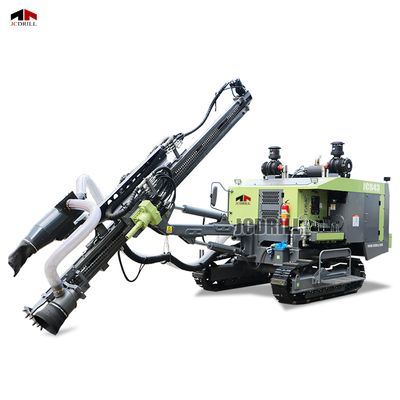

Compressor de ar de sistema rotativo de qualidade superior integrado no buraco de rocha de explosão de buraco de perfuração de superfície com coletor de poeira

>> Descrição dos produtos

O JC843 é projetado para perfuração de precisão em projetos de profundidade média, combinando energia robusta com tecnologia avançada de alimentação para obter uma formação de orifícios estáveis e eficiente. Projetado para profundidades de perfuração de até 21 metros e diâmetros de orifício entre φ90 e 115 mm, é ideal para aplicações que requerem desempenho consistente em condições de rochas moderadas. O sistema de rotação da plataforma apresenta um motor da Eaton 2K Series, fornecendo até 2200n · m de torque e velocidades variáveis de 0 a 100rpm, fornecendo dinâmica de perfuração controlada. Seu sistema de alimentação utiliza um mecanismo de cadeia acionado por motor que garante movimento de alimentação suave e confiável com um curso de 3400 mm e extensão de 1100 mm, capaz de aplicar uma força de alimentação máxima de 12kn e uma velocidade de alimentação de até 1M/s. Alimentado por um motor a diesel Yuchai de 162kW de alta saída, o JC843 integra um sistema de ar de compressão de dois estágios, fornecendo 15m³/min a 1,8MPa pressão de trabalho, otimizando a energia pneumática para a eficiência do martelo do buraco. O feixe de alimentação de aço de alta resistência da plataforma e a construção de quadros duráveis aumentam a estabilidade e a longevidade operacionais sob cargas de trabalho pesadas. Pesando 9,5 toneladas e medindo 8400 × 2300 × 2400 mm, a plataforma equilibra energia substancial com tamanho de transporte gerenciável. Com velocidades de trama de 3km/h (rápida) e 1,5 km/h (lenta), o JC843 se adapta bem às demandas de mobilidade do local. O coletor de poeira do tipo seco de 12 núcleos melhora a qualidade da qualidade do ar e a conveniência da manutenção.

>> Paremeter

>> Recursos

>> Sistema de controle: o console de controle montado na parte traseira integra a perfuração, o monitoramento do sistema e o sistema em um painel centralizado. Equipado com instrumentação inteligente para diagnósticos em tempo real, alertas de falhas e feedback operacional-aprimorando a segurança e a eficiência do fluxo de trabalho.

>> Sistema de energia e ar: Acionado por um motor a diesel turbo de 162 kW de Yuchai para um desempenho confiável e eficiente em termos de combustível. Emparelhado com um sistema de compressor de dois estágios, fornecendo 15 m³/min a 1,8 MPa, garantindo uma saída consistente de alta pressão para operações de DTH exigentes.

>> Unidade de rotação e alimentação: o motor da Eaton 2K Series oferece até 2200 N · m torque com uma velocidade de velocidade escolar de 0 a 100 rpm. A cabeça rotativa com várias vers se adapta às variadas condições geológicas. O sistema de alimentação acionado por cadeia fornece AVC de 3400 mm e extensão de 1100 mm para fortes e fortes fortes força estável.

>> Estrutura de perfuração: compatível com hastes de broca φ64 × 3000 mm e martelos de 3 "dTH, apoiando furos de φ90-115 mm a profundidades de 21 m. A feixe de alimentação de alta resistência reforçada minimiza a vibração e garante durabilidade a longo prazo em ambientes robustos.

>> Controle de mobilidade e poeira: Equipado com um chassi de rastreador para adaptabilidade robusta do site e tramas de dupla velocidade (FAST: 3 km/h, lento: 1,5 km/h). O coletor de poeira integrado de 12 núcleos de 12 núcleos garante filtração de partículas eficazes, apoiando o ar mais limpo e a operação mais segura em locais de perfuração urbanos ou fechados.

>> Aplicação

JC843 DTH RAWLER DRINGLO RIG para projetos de perfuração de rochas médios em profundidade

O JC843 foi projetado para perfuração de precisão em formações rochosas médias, ideais para projetos de mineração de superfície, explosão de pedreiras, exploração geotérmica e projetos da Fundação de Infraestrutura Municipal. Com uma profundidade de perfuração de até 21 metros e diâmetro do orifício de φ90 a 115 mm, é adequado para aplicações que requerem mobilidade e estabilidade em terrenos complexos.

Graças ao seu motor a diesel Yuchai de 162kW e a um compressor de ar de 15m³/min de dois estágios a 1,8MPA, o JC843 oferece desempenho consistente para a perfuração do buraco (DTH), mesmo em camadas de rochas duras ou fraturadas.

O motor rotativo da série Eaton 2K fornece torque de 2200 N · m com velocidades variáveis de 0 a 100 rpm, adaptando -se a condições geológicas variadas. O sistema de alimentação acionado por cadeia e o feixe de alimentação de aço de alta resistência garantem a formação de poço eficiente e precisa do poço com vibração mínima.

O JC843 é comumente implantado em:

Operações de mineração aberta e subterrânea

Ancoragem hidrelétrica e estabilização de declives

Preparação de orifícios de jateamento em canteiros de obras

Perfuração geológica e hidrológica da pesquisa

Água de água hard rock drilling

Seu sistema de rastreador de dupla velocidade e coletor integrado de poeira do tipo seco o tornam uma solução ideal para zonas de construção urbana, áreas ambientalmente sensíveis e locais de perfuração remotos onde a confiabilidade, o controle de poeira e a potência são críticos.

>> FAQ

Q1: Qual é a profundidade e diâmetro máximo de perfuração para JC843?
R: O JC843 suporta profundidades de perfuração de até 21 metros com diâmetros de orifício que variam de φ90 a φ115 mm, usando φ64 × 3000 mm hastes de broca e um martelo DTH de 3 polegadas.

P2: Que tipo de motor e compressor JC843 usa?
R: É alimentado por um motor a diesel turbo de 162kW Yuchai e possui um compressor de ar em dois estágios, fornecendo 15 m³/min a 1,8 MPa, adequado para perfuração DTH de alta pressão contínua.

Q3: O JC843 é adequado para condições de rocha fixa?
R: Sim, o JC843 foi projetado para formações de rochas médias a duras, equipadas com um motor rotativo Eaton 2K de alto torque (2200 N · m) e velocidade variável (0–100 rpm), ideal para rocha com alta resistência à compressão.

Q4: Como o sistema de alimentação é configurado?
R: Ele usa um mecanismo de alimentação acionado por cadeia com um AVC de 3400 mm e extensão de alimentação de 1100 mm, capaz de fornecer uma força de alimentação de até 12 kN, garantindo operações de push estáveis e eficientes.

Q5: Qual é a velocidade do Tramming e como é o celular?
R: O JC843 é montado em um chassi de rastreador com mobilidade de dupla velocidade: 3 km/h (rápida) e 1,5 km/h (lenta), permitindo reposicionamento confiável em vários terrenos.

Q6: Ele tem recursos de controle de poeira?
R: Sim, ele está equipado com um sistema de coletores de poeira de 12 núcleos que minimiza as partículas transportadas pelo ar e atende aos padrões ambientais urbanos ou fechados do local de trabalho.

Q7: Para que tipo de projetos JC843 comumente usado?
R: O JC843 é amplamente utilizado em explosão de pedreiras, ancoragem da fundação, operações de mineração, perfuração de poços de água e exploração geotérmica, especialmente onde são necessárias profundidade de perfuração média e alta pressão do ar.
