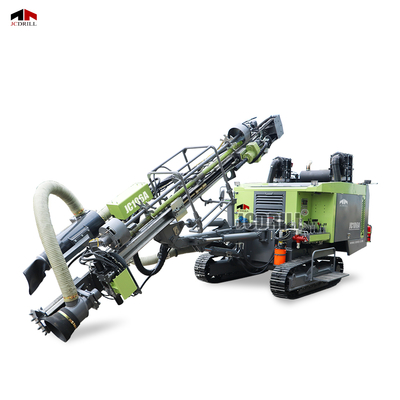

JCDRILL Perfuratriz DTH sobre Esteiras com Motor Diesel e Compressor Integrado para Detonação de Rochas

>> Descrição dos produtos

Como uma plataforma de perfuração versátil e eficiente de perfuração, o JC106A foi projetado para aplicações de perfuração de rocha médias rasas. A plataforma apresenta uma plataforma de operação amigável para uso e desempenho atualizado tanto na força de perfuração quanto na estabilidade estrutural. Com uma profundidade de perfuração de até 21m e suporte para diâmetros de orifício de φ90-152mm, ela se destaca em projetos de mineração e engenharia. O sistema de rotação é acionado por um motor hidráulico da Eaton 6K Series, fornecendo até 3500n · m torque com velocidades variáveis suaves de 0-120rpm. Um sistema de alimentação de cilindro hidráulico de corda de arame fornece avanço e retração estáveis, com força de alimentação máxima de 12kn, força de tração de 18kn, um acidente vascular cerebral de 3400 mm e extensão de 1100 mm em uma viga de alimentação de liga de alumínio leve, mas rígida. A energia vem de um motor a diesel Yuchai de 206kW, perfeitamente combinado com um sistema de ar de compressão de dois estágios que fornece 15 ou 18m³/min a 20-22 barra de pressão de trabalho. A plataforma integra um coletor de poeira Xuanhua de 14 núcleos e componentes elétricos importados com classificação IP56 para confiabilidade à prova d'água e à prova de poeira superior. Armazenamento de haste integrado (configuração de 6+1 para hastes de 3m), um peso total de 10,5t e velocidades de tramas de até 3km/h combinam portabilidade com robustez. Uma estrutura compacta, a estrutura de alimentação reforçada e as válvulas de controle seladas qiangtian minimizam o tempo de inatividade e os custos de manutenção JC106A uma solução profissional e econômica para suas necessidades de perfuração.

>> Paremeter

>> Recursos

>> Sistema operacional: a plataforma de controle integrada na traseira permite uma observação fácil e controle centralizado. O sistema pneumático suporta um tramming seguro de uma mão. A válvula de controle qiangtian garante confiável
operação.
>> Sistema de energia: equipado com um motor Yuchai de 206 kW. Compressor com dois estágios com fluxo de ar de 18 m³/min e pressão de 22 bar para perfuração eficiente DTH.
>> Sistema hidráulico: o Eaton 6K Motor fornece 3500 N · M Torque. Cupro de arame+ sistema de alimentação do cilindro hidráulico garante ração estável e poderosa com força de tração de 18 kN.
>> Sistema de viagem: chassi montado em rastreadores com unidade de dupla velocidade (até 3 km/h), movimento estável em terrenos complexos.
>> Sistema de perfuração: suporta orifícios φ90- 152 mm com martelo de 4 ".
>> Controle de poeira: o coletor de poeira de 14 núcleos Xuanhua e os componentes elétricos importados com classificação IP56 fornecem forte proteção contra poeira e água.

>> Aplicação

Exploração de mineração e jateamento aberto
O JC106A é projetado para a perfuração de blasholas superficial a média em aplicações de mineração. O torque de 3500 N · m, o motor a diesel de 206 kW e a pressão do ar de 22 bar oferecem penetração confiável em formações de rochas duras.

Pedreira e produção agregada
Ideal para pedreiras de calcário, granito e arenito, a ampla faixa de diâmetro do orifício JC106A (φ90-152 mm) e a compatibilidade de martelo de 4 "permitem operação flexível em estratos variados.

Sites de empregos remotos ou severos
O sistema elétrico IP56 e o coletor de poeira de 14 núcleos fornecem operação confiável em ambientes empoeirados, úmidos ou acidentados, reduzindo o desgaste e protegendo sistemas internos.

>> FAQ

Q1: Quais são as aplicações típicas do JC106A?
A1: O JC106A é adequado para mineração aberta, perfuração de pedreiras, fundações de infraestrutura, orifícios de explosão e projetos de engenharia civil que exigem perfuração superficial a média.

P2: Que profundidade de perfuração e diâmetro do orifício ele suporta?
A2: Ele perfura até 21 metros de profundidade com uma faixa de diâmetro de orifício de φ90 a 152 mm, compatível com um martelo DTH de 4 polegadas.

Q3: É adequado para formações de rochas duras?
A3: Sim. O JC106A apresenta um poderoso motor de rotação Eaton 6K com torque de 3500 N · m e pressão de ar de até 22 bar, permitindo perfuração eficiente em condições de rocha dura.

Q4: Quantas hastes de perfuração a máquina pode carregar?
A4: A plataforma suporta 6+1 hastes de perfuração, cada uma com 3 metros de comprimento, com configurações opcionais para hastes φ64 ou φ76 mm.

Q5: Pode ser operado por uma única pessoa?
A5: Sim. A plataforma de controle traseiro integrada e o sistema automático de armazenamento de hastes fazem com que o operador único use um seguro e eficiente.

Q6: Que tipo de motor e compressor ele usa?
A6: JC106A é alimentado por um motor a diesel de 206 kW Yuchai. Combina com um compressor de ar de parafuso de dois estágios, fornecendo 15 a 18 m³/min a 20 a 22 barra de pressão de trabalho.

Q7: Quais medidas estão em vigor para poeira e proteção à prova d'água?
A7: A máquina inclui um coletor de poeira Xuanhua de 14 núcleos para supressão de poeira e componentes elétricos importados com classificação IP56 para resistência superior à água e poeira.

Q8: Quão móvel está este equipamento no local?
A8: JC106A é montado em um chassi de rastreador com mobilidade de dupla velocidade (1,5-3 km/h), permitindo que ele navegue com o terreno acidentado com eficiência.
