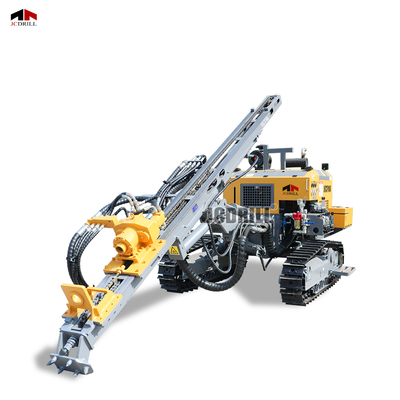

Dual motor Compacto Dth Pneumático Rig de perfuração Crawler montado Rig de perfuração totalmente hidráulica

>> Descrição dos produtos

O JC710 oferece uma combinação equilibrada de design compacto, transmissão eficiente de energia e desempenho estável formando orifícios. É particularmente adequado para aplicações como ancoragem em declive, poços geotérmicos e projetos da Fundação Urbana, onde o espaço é limitado e a flexibilidade é essencial. O JC710 suporta profundidades de perfuração de até 30m com uma faixa de diâmetro de orifício de φ90-152mm, ideal para a penetração rasa de rocha dura. O sistema emprega uma haste de perfuração de φ64 mm × 3000mm e acomoda martelos de 3 "e 4" de DTH, permitindo a configuração flexível para diferentes condições geológicas. O sistema de rotação oferece um torque máximo de 2400n · M e velocidades ajustáveis até 150rpm, garantindo rotação estável em vários estratos. O mecanismo de alimentação é alimentado por um robusto cilindro de óleo hidráulico, com um curso de 3340 mm e extensão de 900 mm, produzindo 15kn de força de alimentação e 25kn de capacidade de elevação, permitindo que a plataforma mantenha o controle nas formações de rocha e cascalho fraturadas.
Faixa de orifícios: 90-115mm
Profundidade do orifício: 30m
Motor Yuchai de 78kW
Equipado com um motor a diesel YUCHAI YCD4T22T-105A Classificado em 78kW, JC710 garante uma saída confiável, mantendo a eficiência de combustível com seu tanque 70L. A plataforma opera efetivamente com os compressores de ar entregando 9-15m³/min a 0,8-1,6MPa, tornando-o compatível com sistemas de ar de pressão de baixa a média com comum. Com um peso total de apenas 4,6 pontos e uma dimensão de transporte de 5550 × 2050 × 2600mm, JC710 oferece excelente transporte. Sua capacidade de escalada de 35 ° e folga do solo de 450 mm proporcionam desempenho off-road superior, especialmente em locais de trabalho robustos ou inclinados. A integração do guincho opcional e o layout de controle intuitivo aumentam sua flexibilidade operacional.

>> Paremeter

>> Recursos

>> Sistema de controle: a estação de operador montada na traseira oferece layout intuitivo e controle centralizado para operação de campo eficiente. A interface simplificada aumenta a precisão e reduz a fadiga do operador em longas sessões de trabalho.
>> Motor e suprimento de ar: alimentado por um motor a diesel Yuchai de 78 kW (modelo YCD4T22T-105A), combinado com a demanda de ar de 9-15 m³/min e pressão de até 1,6MPa, adequada para a perfuração média em profundidade em vários terrenos.
>> unidade de perfuração e rotação: fornece até 2400 N · m torque e velocidade rotativa de 0-150 rpm. Projetado para martelos de 3 "e 4", o sistema garante perfuração suave e confiável em diâmetros de orifício de φ90-152 mm.
>> Mecanismo de alimentação: alimentação do cilindro de óleo com acidente vascular cerebral de 3340 mm e impulso de 15kn oferece penetração estável, enquanto a força de levantamento de 25kn aumenta a eficiência do manuseio de haste. O design de alimentação compacto suporta reposicionamento rápido em espaços apertados.
>> Mobilidade e estrutura: o quadro compacto, o peso total de 4636 kg e a folga do solo de 450 mm garantem um excelente desempenho off-road. O chassi montado em rastreadores permite escalada de 35 °, tornando-o ideal para ancoragem e condições robustas.

>> Aplicação

Ancoragem e paredes de retenção de inclinação:
O chassi rastreador, graduação de 35 ° e liberação de 450 mm do solo fazem do JC710 um forte desempenho em superfícies íngremes ou desiguais.

Urban Foundation e Micropile Work:
Seu tamanho compacto (apenas 4,6 T) e 78 kW de motor fornecem formação de orifícios eficientes em canteiros de obras, garagens subterrâneas ou projetos de retrofit.

Poços geotérmicos e residenciais rasos:
A capacidade da plataforma de lidar com os martelos de 3 "e 4" e os compressores de ar de 9 a 15 m³/min o torna adequado para perfuração da bomba de calor de baixa emissão de baixa emissão em áreas povoadas.

>> FAQ

Q1: Qual é a profundidade máxima de perfuração e o diâmetro do JC710?
A1: O JC710 pode perfurar até 30 metros de profundidade com diâmetros de poço que variam de φ90 a 152 mm. É compatível com os martelos de 3 "e 4".

Q2: O JC710 é adequado para terrenos inclinados ou montanhosos?
A2: Sim. Com uma capacidade de escalada de 35 °, chassi de rastreador e distância ao solo de 450 mm, o JC710 tem um bom desempenho em locais de trabalho acidentados ou inclinados.

Q3: Qual compressor de ar é necessário para o JC710?
A3: A plataforma trabalha com compressores que fornecem 9 a 15 m³/min de 0,8 a 1,6 MPa, suportando aplicações de baixa pressão de baixa pressão.

Q4: Como o JC710 é transportado e operado em áreas urbanas?
A4: Pesando apenas 4636 kg e medindo 5550 × 2050 × 2600 mm, o JC710 é compacto o suficiente para transporte de contêiner e estradas urbanas estreitas.

Q5: O JC710 pode ser usado para perfuração geotérmica?
A5: absolutamente. O JC710 é adequado para a perfuração geotérmica superficial, oferecendo uma operação tranquila e eficiente em termos de combustível com um motor Yuchai de 78 kW.
