Descrição dos Produtos

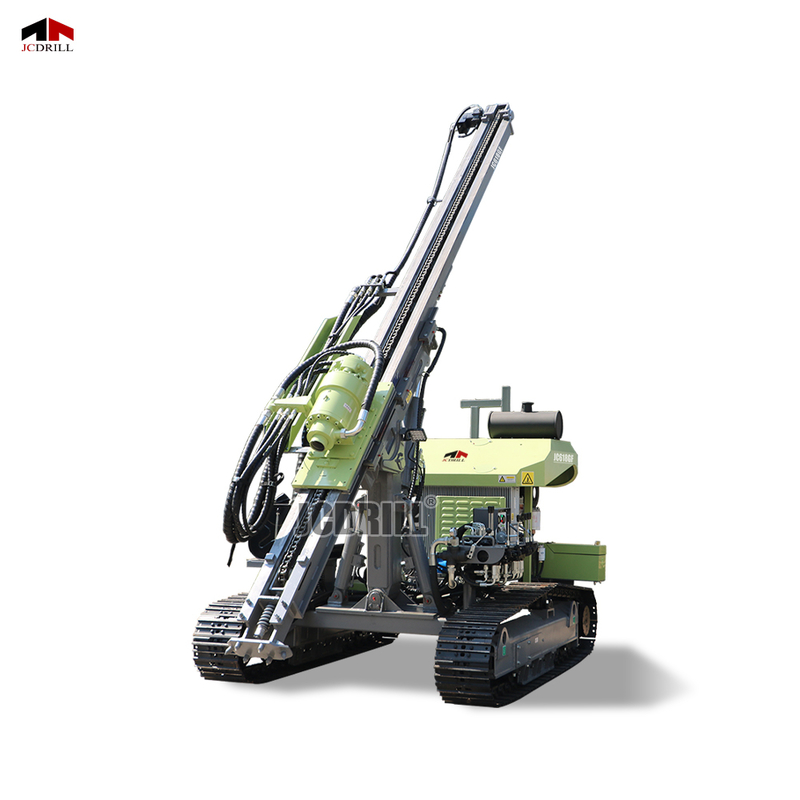

>> Projetado para implantação flexível em diversos ambientes de perfuração, o JC618GF é uma sonda de perfuração down-the-hole compacta, porém potente, adaptada para aplicações de furos de grande diâmetro em pouca profundidade. Sua estrutura otimizada e alta adaptabilidade o tornam ideal para construção municipal, perfuração geotérmica, pedreiras de pequena escala e projetos de fundações de dutos. O JC618GF suporta uma ampla faixa de diâmetro de furo de φ90 a φ400mm, tornando-o altamente versátil em camadas não consolidadas e formações mistas. Com um torque rotativo máximo de 8000N·m e velocidade rotativa ajustável de até 80rpm, ele oferece saída de torque estável para perfuração de furos de grande diâmetro, mantendo controle e precisão. O sistema de avanço utiliza um mecanismo acionado por motor com curso de avanço de 3300mm e extensão de 900mm. Ele
fornece 18kN de força de avanço e 20kN de força de elevação, permitindo o avanço e a retração suave da haste, mesmo em condições de solo instáveis. Os componentes de movimento centrais da sonda são configurados para desempenho confiável com complexidade mecânica mínima. Alimentado por um motor diesel YUNNEI YN48GBZ com potência de 92kW, o JC618GF oferece saída confiável, permanecendo eficiente em termos de combustível, suportado por um tanque de combustível a bordo de 100 litros. Ele se integra perfeitamente com sistemas de compressor de ar externos que requerem pressão de 1.0-2.4MPa e volume de ar de 15-50m³/min, garantindo compatibilidade com uma ampla gama de configurações pneumáticas.
Faixa de furo: 90-400mm
Profundidade do furo: 10m

A máquina inteira pesa apenas 5,2 toneladas, com uma pegada compacta de 6400×2200×2550mm para fácil transporte. Uma velocidade de deslocamento de 0-2km/h, capacidade de subida de 25° e 380mm de distância do solo conferem ao JC618GF forte capacidade off-road e manobrabilidade em locais de trabalho restritos ou acidentados. Com foco no design em eficiência operacional, durabilidade e flexibilidade de perfuração de grande diâmetro.

Parâmetro

Características

• Plataforma de Controle: O sistema de controle centralizado montado na traseira permite operação simplificada. O layout otimizado melhora a visibilidade e o acesso do operador, garantindo um fluxo de trabalho suave em ambientes de trabalho confinados.
• Sistema de Potência: Equipado com um motor Yunnei YN48GBZ de 92 kW, fornecendo saída estável. Com demanda de ar de até 50 m³/min e faixa de pressão de 1.0- 2.4 MPa, ele se adapta facilmente a uma ampla gama de necessidades de perfuração DTH.
• Sistema de Rotação e Avanço: A cabeça rotativa de alto torque fornece até 8000 N·m com velocidade variável de até 80rpm. O sistema de avanço acionado por motor oferece curso de 3300 mm e empuxo de 18 kN, proporcionando penetração confiável em formações macias a médias.
• Mobilidade e Estrutura: A estrutura compacta com peso de 5,2 t e distância do solo de 380 mm garante agilidade em terrenos acidentados. O acionamento tipo esteira permite velocidade de deslocamento de 2 km/h e capacidade de subida de 25°.
• Capacidade de Perfuração: Suporta diâmetro de furo de φ90- 400 mm com opções de diâmetro de haste dupla (φ76 / φ89), permitindo adaptação flexível a várias tarefas de perfuração em projetos de fundações ou poços de água rasos.
