Série JKD Plataforma de Perfuração de Núcleo Hidráulica Inteligente de Ângulo Total para Túnel

Name: Série JKD Plataforma de Perfuração de Núcleo Hidráulica Inteligente de Ângulo Total para Túnel
Brand: Beijing Jincheng Mining Technology Co., Ltd.
SKU: Série JKD
Price: 60,000.00 USD
Availability: InStock

Nome da marca:	JCDRILL
Número do modelo:	Série JKD
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	L/C, T/T, D/A, D/P, Western Union
Capacidade de abastecimento:	20 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Pequim, China

Certificação:

Diâmetro de retenção:

150-1200m

Tamanho do furo:

AQ, BQ, NQ, HQ, PQ

Peso Líquido:

2100-2750KG

Potência nominal:

45-90 kW

Velocidade de rotação máxima:

1000rpm

Habilidade da fonte:

20 conjuntos por mês

Destacar:

plataforma de perfuração de túnel hidráulica inteligente

plataforma de perfuração de núcleo de ângulo total

plataforma de perfuração de túnel subterrâneo com garantia

Descrição do produto

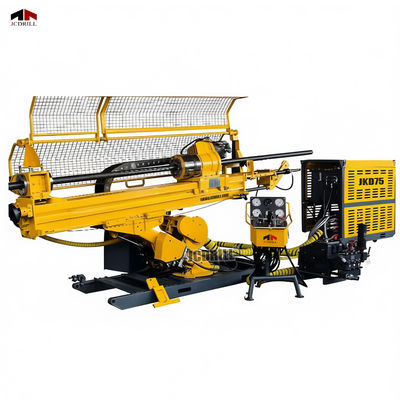

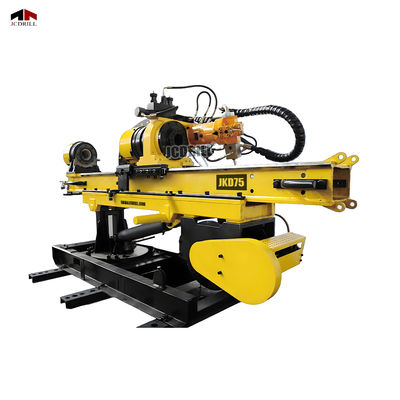

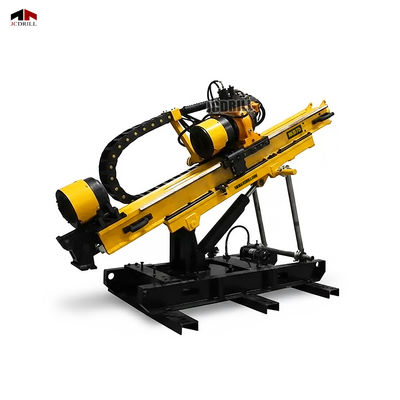

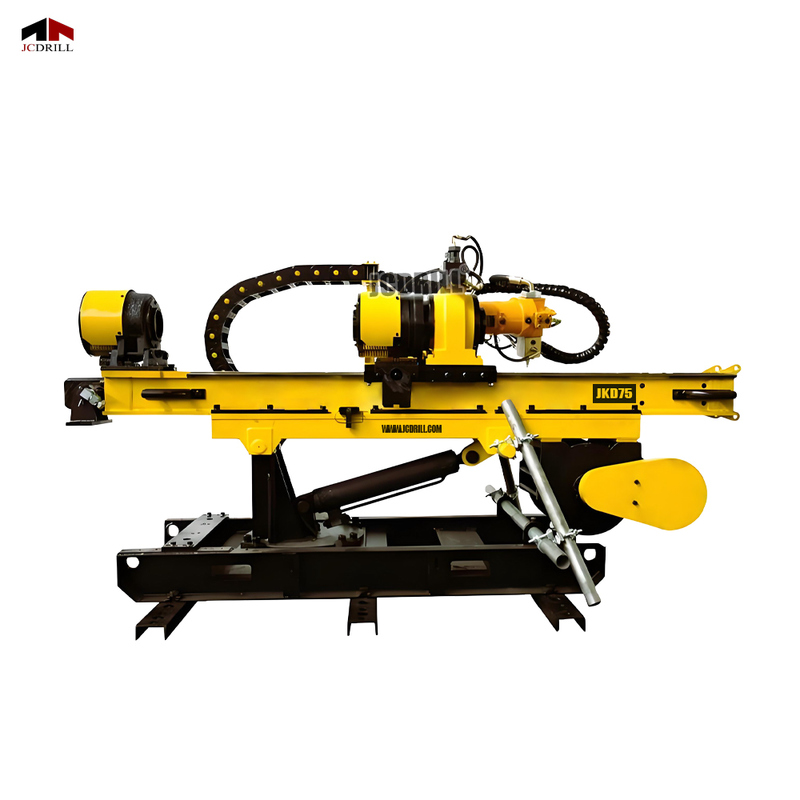

Instalação de perfuração de núcleo de túnel hidráulico de ângulo integral inteligente da série JKD

Descrição do produto

A plataforma de perfuração do núcleo do túnel da série JKD tem as características de uma construção de perfuração abrangente em todos os campos, todas as direções e todos os ângulos,e é adequado para diversos fins, como a perfuração de superfície, perfuração de túneis, construção de túneis e previsão avançada.

A plataforma de perfuração da série JKD adota uma tecnologia de controlo inteligente internacionalmente avançada, que pode alcançar múltiplas extensões funcionais, como o controlo da eficiência energética e da segurança,Gestão de automação, etc. De acordo com as diferentes necessidades, as unidades de potência elétrica ou diesel podem ser selecionadas (grupo único ou de conversão, multi-grupo).ajuste rápido e preciso da posição de perfuraçãoOtimizado design, estrutura inteligente, layout compacto, máxima adaptabilidade a espaços de trabalho estreitos, conveniente para construção.Fabricação excelente, e desempenho excepcional.

A cabeça de potência adota o projecto clássico, com um parafuso de perfuração e uma unidade giratória como uma estrutura completa, garantindo plenamente a funcionalidade e a fiabilidade da plataforma de perfuração.Transmissão de engrenagens e mecanismo de velocidade variávelA cabeça de potência está equipada com um sistema de lubrificação independente para garantir uma lubrificação suficiente e melhorar a vida útil dos componentes.

Parâmetros técnicos

Parâmetro técnico	JKD45	JKD55	JKD75	JKD90
Hole Dia.	D ∙ H ∙ U	D ∙ H ∙ U	D ∙ H ∙ U	D ∙ H ∙ U
95 (Sede)		350m. 300m. 200m.	450m. 400m. 200m.	600 metros 500 metros 200 metros
75 ((NQ)	400 metros 300 metros 150 metros	500m. 400m. 200m.	700 metros 500 metros 300 metros	1000m 600m 300m
59 ((BQ)	450m. 350m. 200m.	700m. 550m. 350m.	900m. 650m. 400m.	1200m. 800m. 400m.
46 ((AQ)	500m. 400m. 300m.	-- -- -- -- --	-- -- -- -- --	-- -- -- -- --
Sistema de alimentação
Potência nominal	45 kW	55 kW	75 kW	90 kW
Fluxo máximo da bomba principal	100 L/min	100 L/min	140 L/min	140 L/min
Pressão máxima da bomba principal	20 MPa	45 MPa	25 MPa	30 MPa
Cabeça rotativa
Velocidade de rotação máxima	1000 rpm	1000 rpm	1000 rpm	1000 rpm
Torque máximo	660 Nm	700 Nm	1000 Nm	1300 Nm
Mastão
Comprimento da alimentação	1600 mm	1600 mm	1600 mm	1600 mm
Capacidade de descida	65KN	65KN	65KN	65KN
Capacidade de retirada	65KN	90KN	120KN	120KN
Velocidade de alimentação	0.5m/s	0.5m/s	0.5m/s	0.5m/s
Aplicação de pinças hidráulicas
Através do buraco	97 mm	97 mm	97 mm	97 mm
Força de fixação axial	90KN	90KN	90KN	110KN
Guincho de corda
Capacidade da corda (m)	25	25	25	25
Diâmetro da corda	φ6 mm	φ6 mm	φ6 mm	φ6 mm
Diferença de pressão de trabalho	10 MPa	10 MPa	10 MPa	15 MPa
Pressão de abertura do travão	2.5-2.8MPa	2.5-2.8MPa	2.5-2.8MPa	2.5-2.8MPa
Fluxo máximo	80 L/min	80 L/min	80 L/min	140 L/min
Modelo de motor	R2K-80	R2K-80	R2K-80	HMT315
Peso
Peso total	2100 kg	2300 kg	2370 kg	2750 kg

Características do produto

Sistema de controlo

O sistema hidráulico piloto, com controlo preciso e flexível dos equipamentos, é fácil e livre, confortável e seguro.Sistema hidráulico variável sensível à cargaOs componentes hidráulicos personalizados de marcas globais de primeira linha têm um excelente desempenho e alta confiabilidade.

Sistema de alimentação

O motor elétrico é equipado com uma bomba de dupla cilindrada variável, um tanque de óleo de 230L, bem como filtros de aspiração e retorno de óleo.e uma bomba de combustível elétrica também está equipada. Com um nível de proteção IP66, é adequado para ambientes de trabalho adversos com altas temperaturas, alta umidade e alta corrosão.Sistema hidráulico variável, controlo de detecção de carga.

Assento do mastro

Feita de aço ligado de alta resistência ou aço carbono de alta qualidade soldado, a estrutura é mecanicamente otimizada, com suporte estável e forte capacidade de carga.A superfície de acoplamento entre o suporte e o slide é de precisão mecanizada, com orientação precisa para garantir a qualidade da perfuração. ampla adaptabilidade, adaptação flexível a condições de trabalho complexas. seguro e confiável, adaptável a ambientes adversos.Fácil instalação e manutenção, Alta eficiência de trabalho.

Cabeça rotativa

Por meio de design de buraco, estrutura compacta, produção personalizada no Canadá, sede por meio de capacidade de buraco, fixação mecânica, abertura de controle hidráulico, acção estável, flexível e precisa.O modo exclusivo de ligação externa é adotado para ligar com a cabeça de alimentação, que é conveniente para desmontagem e manutenção rápidas.

Clampada de tubulação

A pinça da vara de perfuração normalmente fechada adota a fixação da mola de mola e a abertura hidráulica.Apertar a barra de perfuração de forma segura e confiável. Alto nível de automação, excelente eficiência operacional, capaz de ligar-se ao sistema de controlo principal da broca para obter um controlo automático das acções de fixação e de libertação.Orientações precisas para garantir a qualidade da perfuração.
