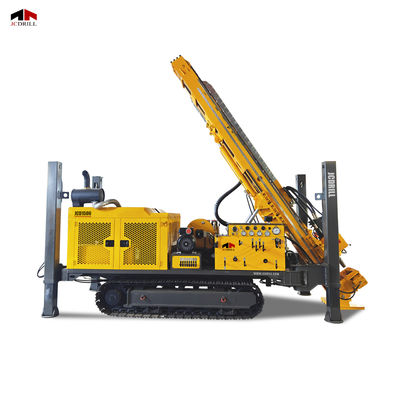

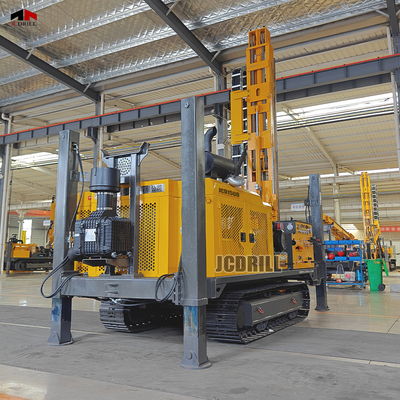

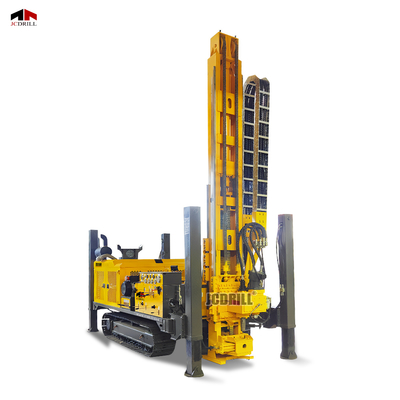

Teste geotécnico do solo, sonda de perfuração de núcleos de diamantes, tipo de rastreador

Descrição do Produto:

A JCD1500 foi projetada para operações de perfuração de testemunhos ultraprofundos que exigem torque máximo, maior resistência estrutural e estabilidade contínua sob carga pesada. Suporta perfuração HTW, NTW e BTW a profundidades de até 1800 metros, tornando-a adequada para projetos exigentes de exploração mineral e geotécnica. Impulsionada por um potente motor diesel turboalimentado WEICHAI de 150kW e suportada por um sistema hidráulico de alta capacidade de 330L/min, a plataforma oferece até 4000Nm de torque rotacional e uma forte resposta hidráulica para formações de alta resistência. O mastro integrado que toca o solo suporta o ajuste do ângulo de 45° a 90°, enquanto o curso de avanço de 3500mm e a capacidade de elevação de 36 toneladas garantem uma operação suave em condições de perfuração profundas e complexas.

Parâmetro:

Características:

Equipada com uma bomba de lama BW-250 e um gerador de frequência variável de 11kW, a plataforma oferece lavagem confiável e energia no local. Controles manuais e remotos, velocidade de deslocamento de 3,5 km/h e capacidade de subida de 40° garantem uma forte adaptabilidade em terrenos desafiadores. A JCD1500 é alimentada por um motor turboalimentado WEICHAI de 150kW e um sistema hidráulico de 330L/min, fornecendo energia forte e contínua para perfuração de testemunhos ultraprofundos. O sistema fornece pressão estável e controle responsivo, garantindo uma perfuração eficiente em formações de alta resistência.
>>

Equipada com uma bomba de lama BW-250 e um gerador de frequência variável de 11kW, a plataforma oferece lavagem confiável e energia no local. Controles manuais e remotos, velocidade de deslocamento de 3,5 km/h e capacidade de subida de 40° garantem uma forte adaptabilidade em terrenos desafiadores. >>

Equipada com uma bomba de lama BW-250 e um gerador de frequência variável de 11kW, a plataforma oferece lavagem confiável e energia no local. Controles manuais e remotos, velocidade de deslocamento de 3,5 km/h e capacidade de subida de 40° garantem uma forte adaptabilidade em terrenos desafiadores. >>

Equipada com uma bomba de lama BW-250 e um gerador de frequência variável de 11kW, a plataforma oferece lavagem confiável e energia no local. Controles manuais e remotos, velocidade de deslocamento de 3,5 km/h e capacidade de subida de 40° garantem uma forte adaptabilidade em terrenos desafiadores. Aplicações:

1. Projetos de Exploração Mineral Ultraprofunda

Com uma profundidade máxima de perfuração de 1800 metros, a plataforma é perfeita para explorar corpos de minério profundos, como ouro, cobre, lítio e elementos de terras raras em condições de rocha dura.
2. Perfuração Geotécnica para Grandes Infraestruturas

Adequada para investigações em locais profundos em fundações de barragens, pontes, túneis e outras megaestruturas onde é necessária alta resistência e penetração profunda.
3. Revestimento de Alto Torque e Perfurações de Testemunhos de Tamanho Grande

O torque rotacional de 4000Nm e a força de elevação de 36 toneladas permitem a penetração suave em formações densas, fraturadas ou multicamadas usando revestimentos de grande diâmetro.
4. Operações em Terrenos Remotos e Ásperos

Com velocidade de deslocamento de 3,5 km/h, capacidade de subida de 40°, geração de energia a bordo e um sistema de guincho de cabo duplo, a JCD1500 suporta operação autônoma em zonas acidentadas, montanhosas ou de alta altitude.
5. Elevação Pesada e Manuseio de Ferramentas Complexas

O sistema de guincho de cabo duplo com guincho para serviço pesado de 10 toneladas permite o manuseio seguro e eficiente de hastes longas, revestimentos pesados, ferramentas de fundo de poço e acessórios para furos profundos.
FAQs:

P1: Para que a JCD1500 foi projetada?

R1: A JCD1500 foi projetada para perfuração de testemunhos ultraprofundos usando testemunhagem com hastes HTW, NTW e BTW. Ela lida com profundidades de até 1800 metros.
P2: O que alimenta a plataforma JCD1500?

R2: Ela é impulsionada por um motor diesel turboalimentado WEICHAI de 150kW, fornecendo alta e estável potência de saída para operação contínua sob cargas pesadas.
P3: Quão poderoso é o sistema hidráulico?

R3: O sistema hidráulico opera a 28 MPa de pressão com uma vazão de 350 L/min, garantindo uma resposta hidráulica rápida, forte e consistente para todas as operações.
P4: Qual é o torque máximo e o curso de avanço?

R4: A plataforma oferece até 4000 Nm de torque rotacional e tem um curso de avanço de 3500 mm, adequado para testemunhagem longa e ininterrupta em solo profundo e resistente.
P5: A JCD1500 pode lidar com perfuração angular?

R5: Sim. O mastro de uma peça que toca o solo suporta ângulos de perfuração de 45° a 90°, permitindo operações de perfuração vertical e inclinada.
P6: Quais são as características do sistema de guincho de cabo?

R6: Ele inclui:
guincho auxiliar de alta velocidade de 1000 kg

guincho para serviço pesado de 10.000 kg

Estes são projetados para manuseio de revestimentos, hastes e ferramentas pesadas com alcance de elevação estendido (capacidade do cabo de 1500m/50m).
P7: Qual bomba de lama está incluída?

R7: A plataforma possui uma bomba de lama de alta pressão BW-250, fornecendo até 250 L/min de vazão e 10 MPa de pressão, adequada para lavagem eficaz em formações profundas.
P8: É adequado para operações remotas e fora da rede?

R8: Sim. O gerador hidráulico de frequência variável de 11 kW a bordo (220V/380V) garante operação autoalimentada mesmo em locais isolados.
P9: Quão móvel é a JCD1500?

R9: Ela oferece uma velocidade de deslocamento de 3,5 km/h e pode subir até 40°, tornando-a altamente móvel em terrenos acidentados e irregulares.
P10: Quais são as dimensões e o peso de transporte?

R10: O tamanho de transporte da plataforma é 6000 × 2100 × 2400 mm, e ela pesa aproximadamente 10,5 toneladas.
