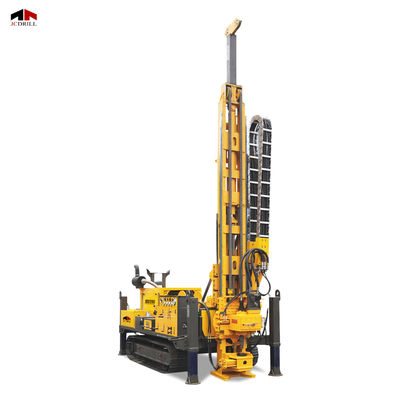

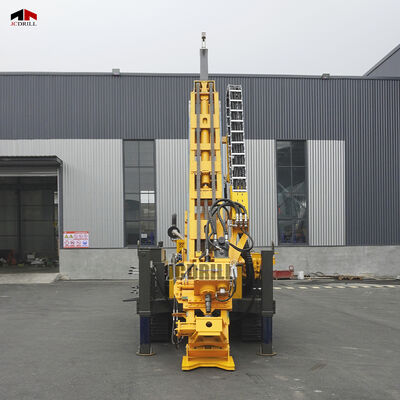

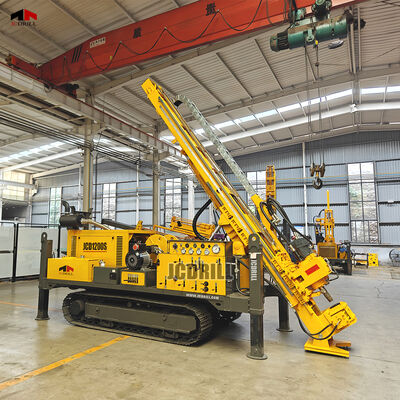

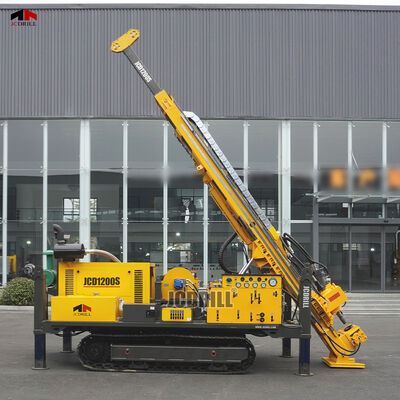

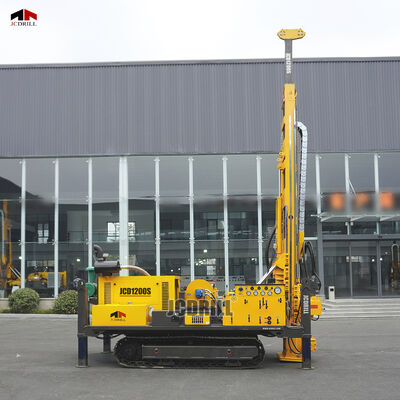

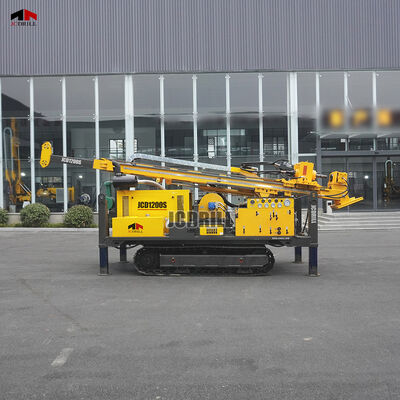

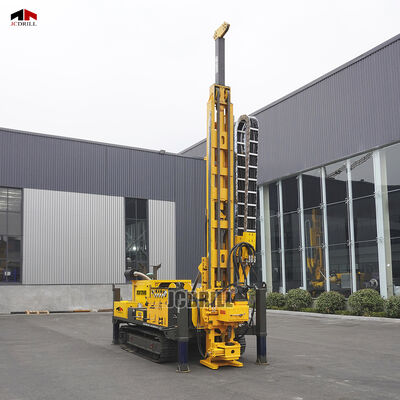

Equipamento de Investigação Mineral do Solo com Controle Remoto, Perfuradora Rotativa Hidráulica com Coroa de Diamante

Descrição do Produto:

A JCD1200 foi projetada para aplicações de perfuração de testemunhos de grande escala e ultraprofundas, onde potência, precisão e durabilidade são críticos. Com uma profundidade de perfuração nominal de até 1500 metros usando hastes HTW, NTW ou BTW, ela é construída para lidar com as tarefas de exploração mais exigentes. Alimentada por um motor diesel turboalimentado YUCHAI de alto desempenho de 140kW e um sistema hidráulico de 330L/min operando a 28MPa, a plataforma oferece excelente saída de torque e controle eficiente do sistema, garantindo estabilidade e eficiência durante operações de perfuração de longa duração. A plataforma possui um mastro reforçado de uma peça que toca o solo com um curso de alimentação de 3500mm e capacidade de elevação de 30 toneladas, tornando-a ideal para perfuração de furos profundos em formações de alta resistência. Ela suporta perfuração multiângulo de 45° a 90°, proporcionando versatilidade para várias condições geológicas. O sistema de içamento de cabo duplo inclui um guincho auxiliar de alta velocidade de 1000kg e um guincho para serviço pesado de 8000kg, expandindo sua capacidade de manuseio para ferramentas, hastes e revestimentos.

Parâmetro:

Características:

>> A JCD1200 é alimentada por um motor YUCHAI de 140kW e um sistema hidráulico de 330L/min, oferecendo torque superior e saída contínua de alta pressão para tarefas de perfuração profundas e intensivas.

>> Seu curso de alimentação de 3500mm e capacidade de elevação de 30 toneladas fornecem excelente vantagem mecânica para perfuração de testemunhos em formações profundas, densas e variáveis com precisão e controle.

>> O sistema de içamento de cabo duplo — com uma linha de alta velocidade de 1000kg e um guincho para serviço pesado de 8000kg — garante forte versatilidade para manusear hastes, revestimentos e ferramentas pesadas com eficiência.>>Equipada com uma bomba de lama BW-200 de 200L/min e um gerador de 11kW a bordo, a plataforma suporta operação contínua em ambientes remotos com lavagem confiável e funcionalidade autoalimentada.

Aplicações:

1. Exploração Mineral Ultraprofunda
Ideal para levantamentos minerais avançados em zonas de rocha dura, incluindo ouro, cobre, níquel, terras raras e outros depósitos valiosos.

Lida com perfuração de testemunhos com fio HTW, NTW e BTW até 1500 metros, tornando-a adequada para mapeamento de grandes corpos de minério.

2. Projetos Geotécnicos e de Infraestrutura Complexos
Aplicável em túneis profundos, fundações de barragens hidrelétricas, sistemas de metrô subterrâneos ou avaliações de fundações de pontes, onde longos intervalos de perfuração e formações densas são comuns.

3. Operações Industriais de Perfuração de Testemunhos de Alta Carga
A capacidade de elevação de 30 toneladas e empuxo de 15 toneladas a tornam excelente para penetrar em zonas abrasivas, fraturadas ou de alta compressão com grandes revestimentos ou barris de testemunho.

4. Implantações em Ambientes Remotos e Hostis
Com gerador hidráulico a bordo, bomba de lama BW-200 de alta pressão e sistema de içamento de cabo duplo, a JCD1200 suporta operação autossustentável em locais fora da rede, em alta altitude ou montanhosos.

5. Manuseio de Revestimentos Pesados e Ferramentas de Tamanho Grande
O sistema de içamento de cabo duplo (guincho auxiliar de 1000kg + guincho para serviço pesado de 8000kg) foi projetado para manusear longas colunas de hastes, revestimentos pesados e ferramentas, permitindo versatilidade e redução do tempo de inatividade.

Perguntas Frequentes:

P1: Para qual método de perfuração a JCD1200 é otimizada?
R1: A JCD1200 foi construída especificamente para perfuração de testemunhos com fio diamantado, compatível com os padrões HTW, NTW e BTW.

P2: Qual é a profundidade máxima de perfuração?
R2: A plataforma suporta perfuração de testemunhos de até 1500 metros com BTW, 1200 metros com NTW e 500 metros com HTW.

P3: Que tipo de motor alimenta a plataforma?
R3: Um motor diesel turboalimentado YUCHAI de 140kW funcionando a 2400 RPM alimenta a JCD1200, garantindo uma saída de torque robusta e estável no campo.

P4: Quão poderoso é o sistema hidráulico?
R4: O sistema hidráulico opera a 28 MPa de pressão e 330 L/min de vazão, fornecendo controle contínuo de alta pressão para operações de perfuração exigentes.

P5: Qual é o curso de alimentação e a capacidade de elevação?
R5: A plataforma tem um curso de alimentação de 3500mm, com capacidade de elevação de 30 toneladas e empuxo de 15 toneladas — ideal para formações de furos profundos e alta resistência.

P6: Quais sistemas de içamento estão disponíveis?
R6: A JCD1200 inclui um sistema de içamento de cabo duplo:

Guincho auxiliar de 1000kg para hastes e ferramentas

Guincho para serviço pesado de 8000kg para revestimentos e cargas grandes

P7: Que tipo de bomba de lama está incluída?
R7: Ela usa uma bomba de lama de alta pressão BW-200 capaz de 200 L/min de vazão e 10 MPa de pressão, adequada para lavagem de furos profundos e remoção de detritos.

P8: A plataforma é adequada para locais remotos?
R8: Sim. O gerador hidráulico integrado de 11kW (frequência variável, livre de manutenção) fornece 220V/380V, tornando a plataforma totalmente autônoma para trabalhos remotos ou fora da rede.

P9: Quão móvel é a JCD1200?
R9: Apesar de seu tamanho, ela viaja a 3,5 km/h e sobe encostas de até 40°, suportando o movimento em terrenos acidentados, irregulares ou montanhosos.

P10: Quais são as dimensões de transporte e o peso?
R10: O tamanho de transporte é 6000 × 2100 × 2400 mm, e a plataforma pesa aproximadamente 9,5 toneladas.
