Sonda de Superfície para Investigação do Solo por Perfuração Rotativa com Lama Totalmente Hidráulica

Descrição do Produto:

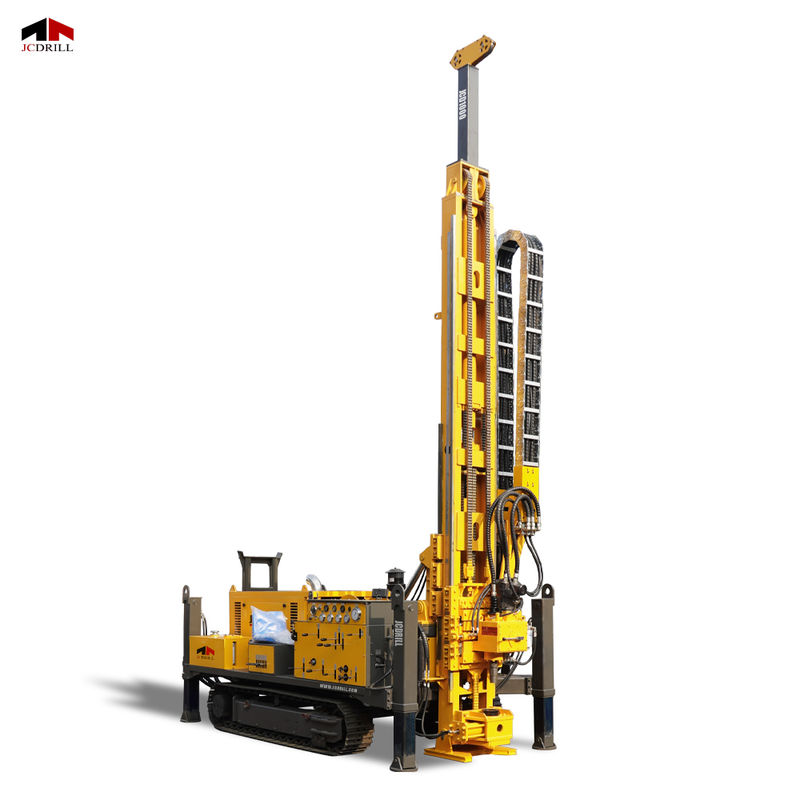

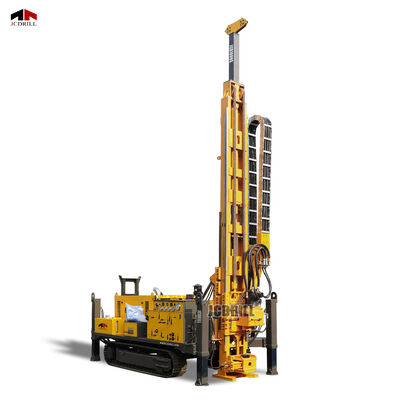

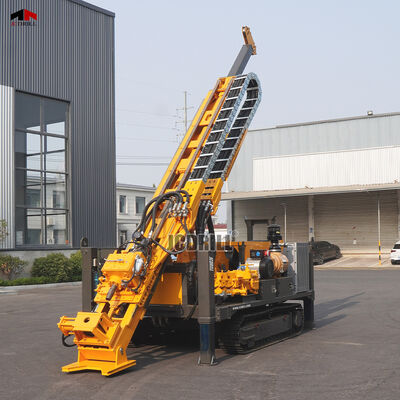

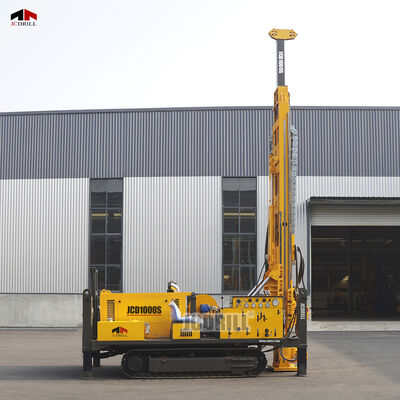

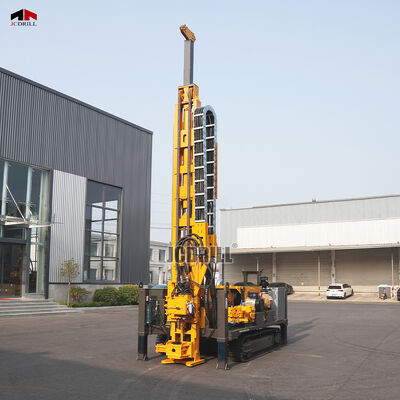

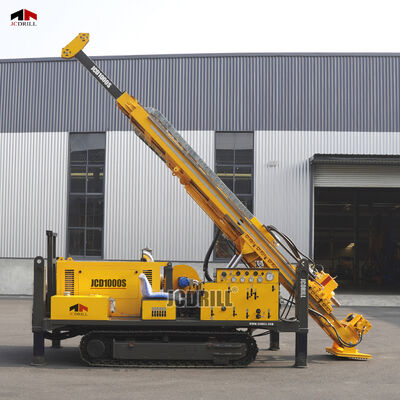

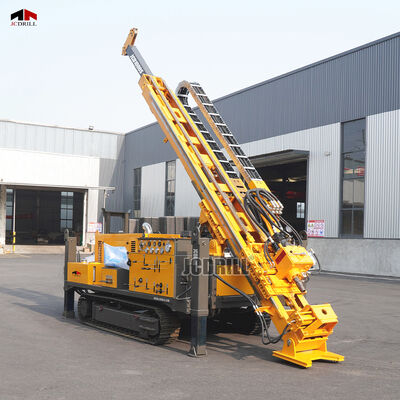

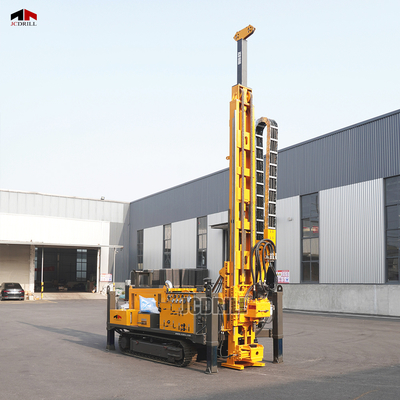

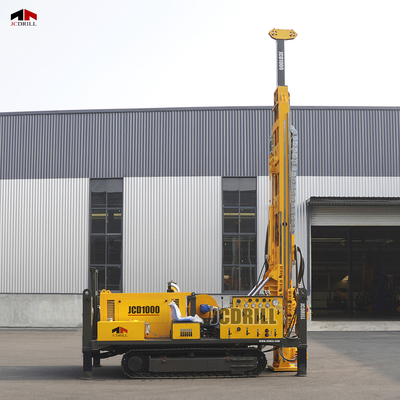

A JCD1000 foi projetada para projetos de perfuração de núcleo profundo que exigem torque excepcional, curso estendido e estabilidade de longa duração. Construída para operar em formações geológicas difíceis, esta plataforma totalmente hidráulica suporta perfuração HTW, NTW e BTW em profundidades de até 1400 metros. Com um motor diesel turboalimentado YUCHAI de 118kW e um sistema hidráulico de alta capacidade de 300L/min operando a 28MPa, ela oferece alta saída de torque, controle suave e desempenho confiável sob carga contínua. A plataforma é equipada com um mastro de contato com o solo de uma peça que permite o ajuste eficiente do ângulo de 45° a 90°, e apresenta um curso de avanço estendido de 3500mm para corridas de núcleo de longo intervalo. Um sistema de perfuração potente com torque de até 3500Nm e capacidade de elevação de 28 toneladas garante uma operação eficaz em formações de alta resistência.

Parâmetro:

Características:

>> A JCD1000 integra um motor turboalimentado de 118kW e um sistema hidráulico de 300L/min, oferecendo uma saída forte e sustentada para operações de perfuração profundas e contínuas.

>> Seu curso de avanço de 3500mm e capacidade de elevação de 28 toneladas fornecem excelente controle e penetração em camadas geológicas espessas ou complexas, ao mesmo tempo em que suportam longas corridas de recuperação de núcleo com menos interrupções.

>> A combinação de uma bomba de lama BW-150 e um guincho de cabo de 1100 metros garante lavagem estável e elevação confiável durante tarefas de perfuração de furo profundo prolongadas.

>> Com modos de operação duplos, geração de energia a bordo e capacidades de terreno de até 40° de inclinação, a JCD1000 é construída para flexibilidade, eficiência e resistência nos ambientes de perfuração mais desafiadores.

Aplicações:

1. Exploração Mineral Profunda em Larga Escala
Com uma profundidade máxima de até 1400 metros, a JCD1000 é ideal para explorar grandes corpos de minério em formações duras ou variáveis, como depósitos de cobre, ouro, terras raras e minério de ferro.

2. Investigações Geotécnicas Complexas
Adequada para avaliações subsuperficiais profundas em locais de barragens, túneis, estudos de fundações de edifícios altos e estudos de viabilidade de mineração subterrânea, especialmente onde é necessário alto torque.

3. Operações de Recuperação de Núcleo Prolongadas
O curso de avanço de 3500 mm suporta corridas de núcleo longas e ininterruptas, minimizando o tempo perdido com a puxada repetida de hastes e aumentando a eficiência da amostra em furos profundos.

4. Implantação em Terrenos Desafiadores
Graças à mobilidade de 3,5 km/h e capacidade de subida de 40°, a JCD1000 opera de forma confiável em regiões montanhosas, remotas ou acidentadas, incluindo áreas florestadas ou planaltos.

5. Operação Autônoma em Campo
Com controle manual e remoto, um gerador hidráulico embutido de 11kW e sistemas de alta resistência, é ideal para locais remotos onde energia independente e controle flexível são essenciais.

FAQs:

P1: Para que tipo de perfuração a JCD1000 foi projetada?
R1: A JCD1000 foi projetada para perfuração de núcleo de diamante profundo usando métodos de sondagem por cabo com hastes de perfuração HTW, NTW e BTW.

P2: Qual é a profundidade máxima de perfuração da JCD1000?
R2: Ela pode atingir até 1400 metros com hastes BTW, 1100 metros com NTW e 500 metros com HTW.

P3: Qual motor alimenta a JCD1000?
R3: A plataforma é alimentada por um motor diesel turboalimentado YUCHAI de 118kW, oferecendo saída estável e de alta potência para operações de perfuração exigentes.

P4: Quão forte é o sistema hidráulico?
R4: O sistema hidráulico opera a 28 MPa de pressão com uma vazão de 300 L/min, oferecendo desempenho forte e constante para todas as funções de perfuração.

P5: O que torna a JCD1000 adequada para perfuração profunda?
R5: Seu curso de avanço de 3500mm, capacidade de elevação de 28 toneladas e até 3500 Nm de torque permitem que ela tenha um bom desempenho em projetos de perfuração de núcleo profundo e de alta resistência.

P6: Qual bomba de lama e sistema de guincho de cabo são usados?
R6: Ele inclui uma bomba de lama de alta pressão BW-150 (0–150 L/min, até 7 MPa) e um guincho de cabo de 1100 metros com capacidade de elevação de 1000 kg, ideal para lavagem e elevação de furos profundos.

P7: Existe um sistema de gerador a bordo?
R7: Sim. A JCD1000 vem com um gerador hidráulico sem escova de frequência variável de 11kW, livre de manutenção, fornecendo energia auxiliar de 220V/380V para uso remoto em campo.

P8: Ela pode operar em terrenos montanhosos ou irregulares?
R8: Absolutamente. Com uma velocidade de deslocamento de 3,5 km/h e um gradiente de subida de 40°, a plataforma foi projetada para terrenos acidentados e mobilidade off-road.

P9: Quais são o tamanho de transporte e o peso da plataforma?
R9: As dimensões de transporte da plataforma são 6000 × 2100 × 2400 mm e ela pesa aproximadamente 8,5 toneladas.
