Detalhes do produto:
|
| Número do modelo: | JCD1000 | Dimensão: | 5100×2200×2650mm |
|---|---|---|---|
| Diâmetro de Driling: | BQ, NQ, QG, PQ | Profundidade de furo: | Max.1000m |
| Peso: | 9300kgs | Poder: | Motor diesel |
| Cor: | Personalizado | Diâmetro da tubulação de broca: | BQ, NQ, QG, PQ |
| Realçar: | equipamento de perfuração do núcleo do diamante de 1000m,equipamento de perfuração de mineração frio do núcleo do diamante,equipamentos de broca de mineração frios do núcleo do diamante |
||
>> Introdução
|

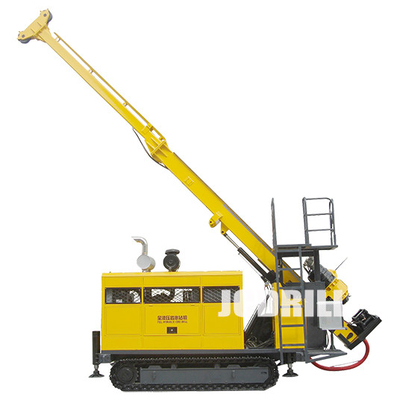

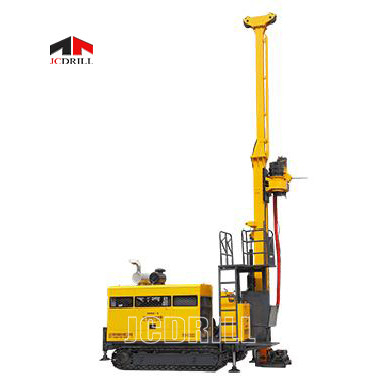

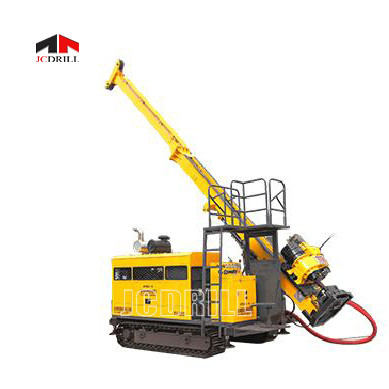

>>O equipamento de perfuração hidráulico do núcleo JCD1000 de hidráulico completo e do rotador adotou a tecnologia da fio-linha que retira o núcleo, foi o tipo dominante equipamento para os depósitos minerais contínuos que sondam em condados desenvolvidos no mundo. É igualmente o sentido tornando-se da técnica de perfuração e do equipamento de furo em China. O equipamento de perfuração adota a condução hidráulica completa, viajando com esteiras rolantes próprio da esteira rolante. A cabeça da broca é conduzida pelo motor variável com função de deslocamentos de engrenagem mecânicos de duas velocidades, mudança stepless da velocidade com uma estrutura avançada e simples. O rotador é alimentado e conduzido com um sistema que conecta o cilindro do eixo e do óleo com a corrente. |
 |
>>Poderia ser aplicado à exploração e à sondagem da geologia, metalurgia, carvão, petróleo, gás natural, água subterrânea e
outras indústrias.
>>O equipamento de perfuração hidráulico do núcleo JCD1000 é equipado com um motor de série que conduz a bomba. A alimentação e o levantamento do rotador
são conduzidos na estrutura do cilindro que empurra diretamente, com 11,5 pés) um curso de 3.5m (. A rotação do eixo é conduzida pela
único motor. Tem quatro deslocamentos mecânicos da escala das velocidades, e a velocidade poderia ser ajustada hidraulicamente com torres
mudança. O equipamento de broca geological hidráulico é simples na estrutura. É claro e fácil para a transferência; o mastro tem as funções
de deslizar e de tocar a terra; o eixo levantou e abaixou com cilindro hidráulico; poderia ser dobrado para o transporte e
internamento. O furo do eixo está no grande diâmetro.
>> Vantagem
Desempenho seguro
Baseando na diretriz de comprar o equipamento auxiliar crítico internacionalmente, o motor diesel, a bomba hidráulica,
as válvulas principais, os motores, os redutores da esteira rolante e as peças sobresselentes hidráulicas chaves são tudo produtos famosos adotados dos tipos em casa
e no exterior.
Equipamento de perfuração da esteira rolante da eficiência elevada
Com torque, atribuição grandes da unidade de poder superior e com projeto razoável da estrutura e método avançado da operação e 6 medidores
(um comprimento de 19,7 pés) da haste de broca, todo o estes garante a eficiência alta da operação e do desempenho de equipamento de broca.
Equipamento de broca hidráulico da esteira rolante da proteção ambiental
Com mais baixa descarga da poluição do motor diesel, o ruído profissional que reduz o projeto, o equipamento de broca é apropriado para a operação urbana
e desempenho.
Equipamento de furo de poupança de energia
Adotando a técnica de controle sensível da carga avançada, o equipamento de broca reduziu o consumo de potência e a geração de calor
ao mais de baixo nível.
Com um esboço elegante, uma estrutura compacta, um desempenho seguro e uma operação facilmente, deve ser o equipamento da prioridade a ser
selecionado no equipamento de broca hidráulico completo do núcleo do mercado interno atual.
>> Especificação
| Motor diesel do equipamento de perfuração hidráulico do núcleo JCD1000 | Modelo | Cummins 6BTA5.9-C180 (turbocharged e a água da carga esfriou) |
| Deslocamento | 5.9L (1,56 galões dos E.U.) | |
| Poder | 132Kw (180HP) | |
| RPM avaliado (ajuste da fábrica) | 2200rpm | |
| Capacidade de furo de equipamento de broca geological hidráulico | Equipamento de perfuração hidráulico do núcleo do Bq | 1000m (3280feet) |
| Equipamento de perfuração hidráulico do núcleo do NQ | 700m (2296 pés) | |
| Equipamento de broca geological do QG | 500m (1640 pés) | |
| Equipamento de broca geological hidráulico de PQ | 300m (984 pés) | |
| Motor da rotação | Fabricante Motor-variável hidráulico: SAUER-DANFOSS | |
| RPM | Quatro torres dos deslocamentos mudam 0-1100 RPM | |
| Relações | primeiro 2.652:1 do 4.519:1 4o do 8.171:1 ó do 14.422:1 ò | |
| Equipamento de perfuração hidráulico do núcleo da cabeça JCD1000 da broca | Abridor principal | O estilo de gerencio, manual atuou |
| Mandril hidráulico (PQ) | Aberto hidraulicamente, mola do disco que aperta, normalmente C fechou o tipo capacidade de terra arrendada axial de 222 400 N | |
| Equipamento de broca geological hidráulico de Máximo Torque | 3700 N·m (2727 lbf·ft) | |
| Diâmetro da posse | 121 milímetros (4,76 polegadas) | |
| Capacidade de Máximo Lifting de eixo | kN 150 (33720 lbf) | |
| Equipamento de perfuração hidráulico do núcleo de Máximo Feeding Poder | kN 60 (13480 lbf) | |
| Do deslocamento variável axial do pistão da bomba hidráulica bomba Triplex para conduzir do rotador, bomba de lama do guincho & jaques do nivelamento. Com a carga que detecta o sistema. | Fabricante: Bomba de DANFOSS primeiro: 148LPM na bomba 31.5MPa ò: 120LPM na bomba 28MPa ó: 50 LPM em 16MPa | |
| Equipamento de perfuração hidráulico do núcleo da capacidade JCD1000 | 310 litros (82 galões dos E.U.) | |
| Içando a força (único fio) | 57kN (12814 lbf) (cilindro desencapado) | |
| Içando a velocidade (único fio) | 38-70m/min (cilindro desencapado) | |
| Equipamento de broca geological hidráulico da grua | Diâmetro de fio de aço | 18 milímetros (0,71 polegadas) |
| Comprimento do fio de aço | 50 m (164 pés) | |
| Içando a força (único fio) | 1200 quilogramas (2646 libras) (cilindro desencapado) | |
| Içando a velocidade (único fio) | 60-90m/min (cilindro desencapado) | |
| Diâmetro de fio de aço | 5,3 milímetros (0,2 polegadas) | |
| 1000 m (3280 pés) | ||
| Altura do mastro | 9,6 m (31,49 pés) | |
| Mas Fio de aço Lengtht que ajusta o ângulo |
0°-90° | |
| Ângulo de furo | 45º fora horizontal a 90ºvertical para baixo | |
| Tração da alimentação | 15000kg (33075 libras) | |
| Mastro | Pressão da alimentação | 6000kg (13230 libras) |
| Rod Pull | 3m ou 6m (9.84feet ou 19.68feet) | |
| Curso de alimentação | 3500 milímetros (137,80 polegadas) | |
| Curso do resvalamento | 600 milímetros (23,62 polegadas) | |
| Tipo | Atuador Triplex da bomba reciprocando | |
| Bomba de lama | Modelo | BW160/10 |
| Curso | 70mm (2,76 polegadas) | |
| Pressão da descarga | 2,5, 4,0, 6,5, 10,0 Mpa (363, 580, 943, 1450 libras por polegada quadrada) | |
| Apertando o espaço | 55.5-110 milímetros (2.19-4.33 polegadas) através do furo Φ154mm (6,06 polegadas) | |
| Peso (tipo da plataforma) | 9300 quilogramas (20506 libras) | |
| Outro | Dimensões (L×W×H) | 5100×2200×2650mm (polegada 200×86.6×104.3) |
| Maneira do transporte | Esteira rolante |
>> Service&Project ultramarino
>> Nosso serviço
|
>>serviço da Pre-venda Atuando como um bom conselheiro, nossos grupos bem treinados das vendas e a equipe técnica profissional para propor as soluções as mais racionais para nosso cliente avaliado conforme a exigência prática do projeto. >>Modelo apropriado seleto & equipamento combinado. >>Suporte laboral forte. As perguntas dos clientes da resposta dentro de 24 horas. |
>>Serviço durante vendas Nós temos a equipe responsável da matéria prima aos produto acabados, e a taxa da passagem da garantia 100%. >>Projeto e base de produtos da fabricação do equirement especial do cliente >>Inspecione cada máquina & combinou acessórios restritamente antes da entrega >>Oportuno informe o cliente do progresso da produção. |
>>Após o serviço de vendas Nós somos sempre com você no serviço da após-venda. >>Nós podemos arranjar representantes pós-vendas relacionados para a eliminação de erros e o treinamento no worksite ao começar acima. >> E-mail, chamada ou serviço de porta-à-porta na utilização mais tarde. |
>> Empresa
 |
JCDRILL fornecem a mineração de alta qualidade dos usuários & soluções de furo, nós centramo-nos sempre sobre a concepção estratégica da “sobrevivência pela qualidade, desenvolvimento pelo crédito”.
Nós specilized na pesquisa, no desenvolvimento e no produto do equipamento de perfuração de sopro da rocha, do equipamento de perfuração do poço de água, do equipamento de perfuração do núcleo do diamante, do equipamento de perfuração da âncora, e de acessórios relativos & de serviços da perfuração. forneça constantemente soluções de furo profissionais para todos os clientes nossa tecnologia avançada, equipamento excelente, meios de teste restritos e boa rede de serviço, que estabelecem nosso tipo “JCDRILL” uma boa imagem do mercado, agora, nós produtos esclarecemos 50% do mercado interno e fomos exportação a mais de 40 países, e nós concedemos ISO9001: 2000 em novembro de 2002.
Com tecnologia excelente e capacidades de serviço contínuas do mercado, nós temos um sistema de mercado sadio e sistema de serviço de apoio excelente, que nos ajudam a ganhar no país e no estrangeiro a confiança dos clientes, nós podemos fornecer usuários do equipamento de perfuração a solução profissional de alta qualidade do compressor de ar e o serviço pós-venda relativo igualmente. |
