O tubo exterior interno do conjunto do Bq Diamond Core Drilling Tools Barrel ultrapassa no sistema do cabo

O tubo exterior interno do conjunto do Bq Diamond Core Drilling Tools Barrel ultrapassa no sistema do cabo
Bq Diamond Core Drilling Tools Barrel Assembly Inner Outer Tube Overshoot In Wireline System
O tubo exterior interno do conjunto do Bq Diamond Core Drilling Tools Barrel ultrapassa no sistema do cabo O tubo exterior interno do conjunto do Bq Diamond Core Drilling Tools Barrel ultrapassa no sistema do cabo O tubo exterior interno do conjunto do Bq Diamond Core Drilling Tools Barrel ultrapassa no sistema do cabo O tubo exterior interno do conjunto do Bq Diamond Core Drilling Tools Barrel ultrapassa no sistema do cabo O tubo exterior interno do conjunto do Bq Diamond Core Drilling Tools Barrel ultrapassa no sistema do cabo

Imagem Grande :  O tubo exterior interno do conjunto do Bq Diamond Core Drilling Tools Barrel ultrapassa no sistema do cabo

Detalhes do produto:
Lugar de origem: Hebei, China
Marca: JCDRILL
Certificação: ISO,CE
Número do modelo: cabeça do Bq do tambor de núcleo
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1Set
Preço: Negotation
Tempo de entrega: 15 Para para ser negociado
Termos de pagamento: T/T, L/C, D/P, Western Union, MoneyGram
Habilidade da fonte: 2000 grupos/grupos pelo ano

O tubo exterior interno do conjunto do Bq Diamond Core Drilling Tools Barrel ultrapassa no sistema do cabo

descrição
Número do modelo: cabeça do Bq do tambor de núcleo Tipo: Tambor de núcleo dobro
Padrão: AQ BQ NQ HQ PQ Nome do produto: Conjunto de tambor do núcleo
Aplicação: Linha perfuração do fio de núcleo Cor: preto
Pacote: Pacote da caixa de madeira Série: Linha série do fio de DCDMA de Q
Peso: 13.70kg Diamters: Porque série do PC BC3 NC3 HC3 PC3 T do NC HC
Comprimento: 1.5m, 3m
Realçar:

ferramentas de perfuração do núcleo do diamante do conjunto de tambor

,

ferramentas de perfuração do núcleo do diamante do Bq

,

conjunto de tambor do núcleo da perfuração do diamante do Bq



Tubo de Inner&outer do conjunto de tambor do núcleo do diamante do Bq e ultrapassado no sistema do cabo




>> Introdução

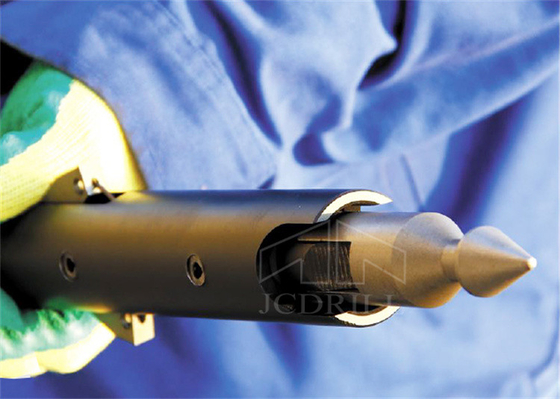

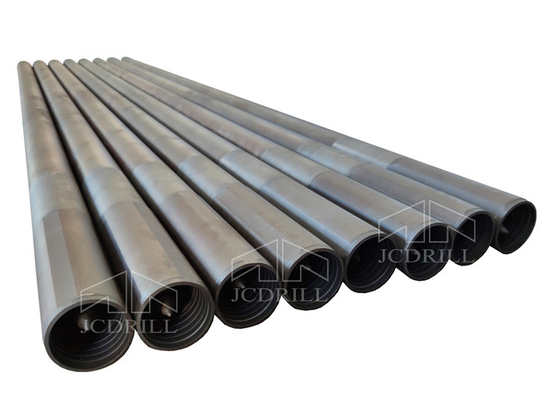

Um sistema de retirada do núcleo do cabo inclui o conjunto de tambor do núcleo e o conjunto ultrapassado. O conjunto de tambor do núcleo é composto do grupo da câmara de ar e do grupo exterior do tubo. Os tubos internos & exteriores têm um comprimento padrão de 1,5 medidores e de 3 medidores.

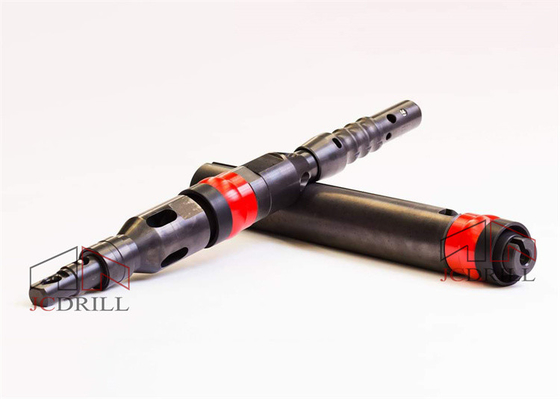

O conjunto principal fornece: mecanismos de travamento e de gerencio do spearpoint para permitir a inserção e a recuperação do conjunto de câmara de ar, de um conjunto de carregamento permitam que a câmara de ar permaneça estacionária e evite a perfuração do quando de dano da amostra, de indicações de funcionamento da pressão fluida e de válvulas de controle fluido.
O tubo exterior interno do conjunto do Bq Diamond Core Drilling Tools Barrel ultrapassa no sistema do cabo 0


Todos os conjuntos principais incorporam um conjunto de válvula cortada que forneça um sinal da pressão fluida ao operador da broca quando os membros da válvula são comprimidos, indicando uma câmara de ar completa ou obstruída.

O conjunto de tambor do núcleo é composto do grupo da câmara de ar e do grupo do exterior-tubo. O grupo da câmara de ar é composto de: Conjunto principal, câmara de ar, caixa do elevador de núcleo, elevador de núcleo, anel da parada.
O grupo da câmara de ar recolhe a amostra de núcleo durante o processo de furo e é independente do grupo do exterior-tubo. O grupo do exterior-tubo é composto do restante dos componentes do tambor de núcleo:

Travando o acoplamento, acoplamento do adaptador, tubo exterior.
O grupo do exterior-tubo sempre permanece na parte inferior do furo e abriga o grupo da câmara de ar durante o processo de furo.


Superfície dobro do tubo
Tamanho (broca de superfície da exploração) Sistema métrico (milímetros) Sistema imperial (dentro)
Diâmetro de furo Diâmetro de núcleo Diâmetro de furo Diâmetro de núcleo
Bq 60 36,4 2,36 1,43
NQ 75,7 47,6 2,98 1,88
QG 96,1 63,5 3,78 2,5
PQ 122,7 85 4,83 3,34
Superfície tripla do tubo
NQ3 75,7 45 2,98 1,78
HQ3 96,1 61,1 3,78 2,41
PQ3 122,7 83 4,83 3,27


>> Diagrama da estrutura do conjunto principal do Bq

ID# Artigo Decription Unidade Peso (quilogramas)
1-25 Conjunto principal BQ-TKZC Ajuste 5,06
1 Ponta de lança BQ-TK-LMT PC 0,20
2 Mola do retém BQ-TK-DWTH Grupo 0,01
3 Pino do retém BQ-TK-DWX Grupo 0,02
4 Base do ponto da ponta de lança BQ-TK-MTZ PC 0,45
5 Trava que retrai o caso BQ-TK-HSG PC 0,9
6 Pino de mola TXX-11*26 PC 0,01
7 Pino de mola (2) TXX-10*42 PC 0,02
8 Mola de trava BQ-TK-ZH PC 0,01
9 Trava (2) BQ-TK-TKB PC 0,16
10 Pino de mola TXX-10*32 PC 0,01
11 Pino de mola TXX-6*35 Pares 0,01
12 Base da trava BQ-TK-TKZ PC 0,03
13 Corpo superior da trava BQ-TK-TKJ PC 0,6
14 Ombro da aterrissagem BQ-TK-XGH PC 0,07
15 Abaixe o corpo da trava BQ-TK-XGJT PC 0,5
16 Contraporca de Stover BQ-TK-TJLM PC 0,05
17 Eixo BQ-TK-ZZ Grupo 0,6
18A Válvula cortada duramente BQ-TK-FP PC 0,02
18B Delicado da válvula cortada BQ-TK-FP-H PC 0,02
19 Ajustando a arruela (2) BQ-TK-JGD PC 0,1
20 Rolamento (2) ZC-51203 PC 0,1
21 Bucha do eixo BQ-TK-ZCZ PC 0,45
22 Mola de compressão BQ-TK-ZZTH PCes 0,01
23 Arruela BQ-TK-DP PC 0,01
24 Porca de travamento automático ZSLM-M16 PCes 0,01
25 Tampão da câmara de ar BQ-TK-NGJTZC PC 0,78
25A Tampão da câmara de ar BQ-TK-NGJTZC PC 0,7
25B Lubrifique caber ZYZ-M6*1 PC 0,01
25C Bola GQ-22 PC 0,04
25D Corpo de válvula da verificação BQ-TK-FYG PC 0,04


>> Pacote & expedição
O tubo exterior interno do conjunto do Bq Diamond Core Drilling Tools Barrel ultrapassa no sistema do cabo 1


>> Sobre nós


JCDRILL fornecem a mineração de alta qualidade dos usuários & soluções de furo, nós centramo-nos sempre sobre a concepção estratégica da “sobrevivência pela qualidade, desenvolvimento pelo crédito”.



Nós specilized na pesquisa, no desenvolvimento e no produto do equipamento de perfuração de sopro da rocha, do equipamento de perfuração do poço de água, do equipamento de perfuração do núcleo do diamante, do equipamento de perfuração da âncora, e de acessórios relativos & de serviços da perfuração. forneça constantemente soluções de furo profissionais para todos os clientes nossa tecnologia avançada, equipamento excelente, meios de teste restritos e boa rede de serviço, que estabelecem nosso tipo “JCDRILL” uma boa imagem do mercado, agora, nós produtos esclarecemos 50% do mercado interno e fomos exportação a mais de 40 países, e nós concedemos ISO9001: 2000 em novembro de 2002.



Com tecnologia excelente e capacidades de serviço contínuas do mercado, nós temos um sistema de mercado sadio e sistema de serviço de apoio excelente, que nos ajudam a ganhar no país e no estrangeiro a confiança dos clientes, nós podemos fornecer usuários do equipamento de perfuração a solução profissional de alta qualidade do compressor de ar e o serviço pós-venda relativo igualmente.
