Diamond Double Tube ISO 9001/2008 do CE do sistema do tambor de núcleo do cabo de 5ft/de 10ft

Diamond Double Tube ISO 9001/2008 do CE do sistema do tambor de núcleo do cabo de 5ft/de 10ft

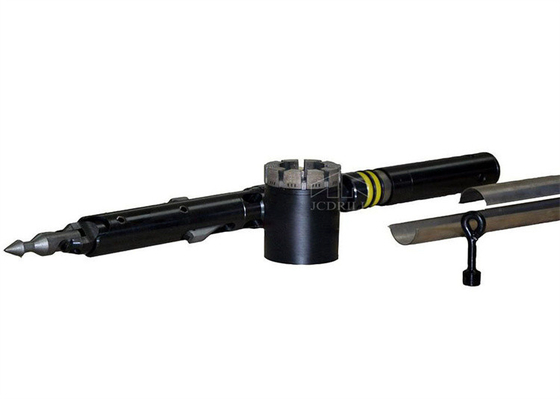

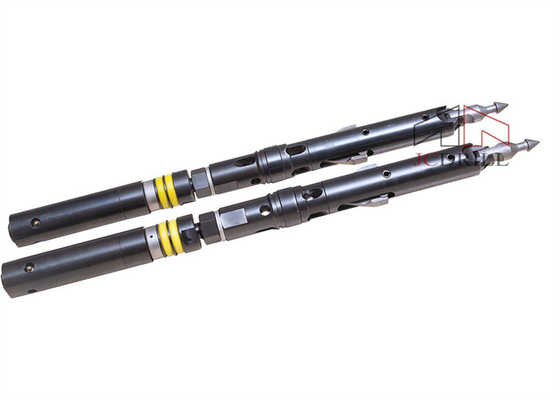

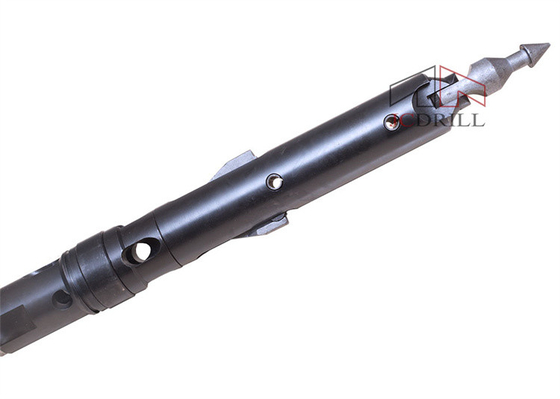

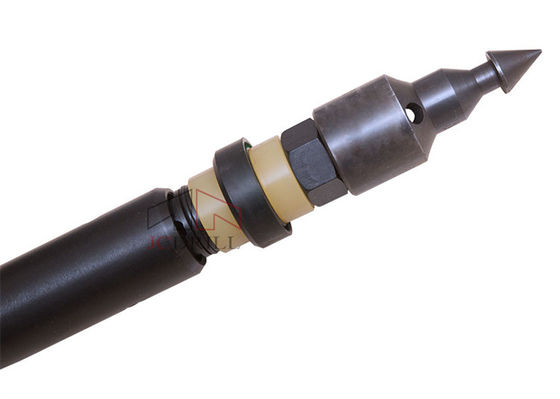

Diamond Double Tube 5ft / 10ft Wireline Core Barrel System CE ISO 9001/2008
Diamond Double Tube ISO 9001/2008 do CE do sistema do tambor de núcleo do cabo de 5ft/de 10ft Diamond Double Tube ISO 9001/2008 do CE do sistema do tambor de núcleo do cabo de 5ft/de 10ft Diamond Double Tube ISO 9001/2008 do CE do sistema do tambor de núcleo do cabo de 5ft/de 10ft Diamond Double Tube ISO 9001/2008 do CE do sistema do tambor de núcleo do cabo de 5ft/de 10ft Diamond Double Tube ISO 9001/2008 do CE do sistema do tambor de núcleo do cabo de 5ft/de 10ft

Imagem Grande :  Diamond Double Tube ISO 9001/2008 do CE do sistema do tambor de núcleo do cabo de 5ft/de 10ft

Detalhes do produto:
Lugar de origem: Hebei, China
Marca: JCDRILL
Certificação: ISO,CE
Número do modelo: cabeça do tambor de núcleo AQ
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1Set
Preço: Negotation
Tempo de entrega: 15 Para para ser negociado
Termos de pagamento: T/T, L/C, D/P, Western Union, MoneyGram
Habilidade da fonte: 2000 grupos/grupos pelo ano

Diamond Double Tube ISO 9001/2008 do CE do sistema do tambor de núcleo do cabo de 5ft/de 10ft

descrição
Número do modelo: cabeça do tambor de núcleo AQ Tipo: Tambor de núcleo dobro
Padrão: AQ BQ NQ HQ PQ Nome do produto: Conjunto de tambor do núcleo
Aplicação: Linha perfuração do fio de núcleo Cor: preto
Pacote: Pacote da caixa de madeira Série: Linha série do fio de DCDMA de Q
Peso: 13.70kg Diamters: Porque série do PC BC3 NC3 HC3 PC3 T do NC HC
Comprimento: 1.5m, 3m
Realçar:

tambor de núcleo do cabo do ce

,

tambor de núcleo do cabo de 10ft

,

conjunto de tambor do núcleo da perfuração do diamante de 5ft

ISO 9001/2008 do CE do sistema do tambor de 5ft/de 10ft Diamond Double Tube Wireline Core
>> Introdução

Um sistema de retirada do núcleo do cabo inclui o conjunto de tambor do núcleo e o conjunto ultrapassado. O conjunto de tambor do núcleo é composto do grupo da câmara de ar e do grupo exterior do tubo. Os tubos internos & exteriores têm um comprimento padrão de 1,5 medidores e de 3 medidores.

O conjunto principal fornece: mecanismos de travamento e de gerencio do spearpoint para permitir a inserção e a recuperação do conjunto de câmara de ar, de um conjunto de carregamento permitam que a câmara de ar permaneça estacionária e evite a perfuração do quando de dano da amostra, de indicações de funcionamento da pressão fluida e de válvulas de controle fluido.
Diamond Double Tube ISO 9001/2008 do CE do sistema do tambor de núcleo do cabo de 5ft/de 10ft 0


Todos os conjuntos principais incorporam um conjunto de válvula cortada que forneça um sinal da pressão fluida ao operador da broca quando os membros da válvula são comprimidos, indicando uma câmara de ar completa ou obstruída.

O conjunto de tambor do núcleo é composto do grupo da câmara de ar e do grupo do exterior-tubo. O grupo da câmara de ar é composto de: Conjunto principal, câmara de ar, caixa do elevador de núcleo, elevador de núcleo, anel da parada.
O grupo da câmara de ar recolhe a amostra de núcleo durante o processo de furo e é independente do grupo do exterior-tubo. O grupo do exterior-tubo é composto do restante dos componentes do tambor de núcleo:

Travando o acoplamento, acoplamento do adaptador, tubo exterior.
O grupo do exterior-tubo sempre permanece na parte inferior do furo e abriga o grupo da câmara de ar durante o processo de furo.


Superfície dobro do tubo
Tamanho (broca de superfície da exploração) Sistema de métrica (milímetros) Sistema imperial (dentro)
Diâmetro de furo Diâmetro de núcleo Diâmetro de furo Diâmetro de núcleo
Bq 60 36,4 2,36 1,43
NQ 75,7 47,6 2,98 1,88
QG 96,1 63,5 3,78 2,5
PQ 122,7 85 4,83 3,34
Superfície tripla do tubo
NQ3 75,7 45 2,98 1,78
HQ3 96,1 61,1 3,78 2,41
PQ3 122,7 83 4,83 3,27


>> Diagrama da estrutura do conjunto principal de AQ

ID# Artigo Decription Unidade Peso (quilogramas)
1-30 Conjunto principal AQ-TKZC Ajuste 3,54
1 Ponta de lança AQ-TK-LMT PC 0,12
2 Contraporca (3) AQ-TK-SJM Grupo 0,02
3 Arruela da parada (3) AQ-TK-DH Grupo 0,04
4 Válvulas cortadas (2) AQ-TK-FP PC 0,01
5 Base do ponto da ponta de lança AQ-TK-MTZ PC 0,32
6 Trava que retrai o caso AQ-TK-HSG PC 0,60
7 Pino de mola TXX-10*32 PC 0,01
8 Pino de mola TXX-8*32 PC 0,01
9 Mola de trava AQ-TK-ZH PC 0,01
10 Corpo superior da trava AQ-TK-TKJ PC 0,36
11 Trava (2) AQ-TK-TKB Pares 0,12
12 Pino de mola TXX-10*24 PC 0,01
13 Ombro da aterrissagem AQ-TK-XGH PC 0,05
14 Grampo de retenção ZYDQ-24 PC 0,02
15 Rolamento de luva AQ-TK-HDJT PC 0,50
16 Chave lisa AQ-TK-PJ PC 0,02
17 Tampão da mola (2) AQ-TK-THYT Grupo 0,30
18 Mola AQ-TK-TH PC 0,02
19 Contraporca ZSLM-M12 PC 0,02
20 Alojamento da mola AQ-TK-THT PC 0,62
21 Contraporca ZSLM-M14 PC 0,02
22 Arruela AQ-TK-DP PC 0,01
23 Rolamento ZQ-51102 PCes 0,02
24 Bucha do eixo AQ-TK-ZCZ PC 0,28
25 Rolamento ZQ-51202 PCes 0,03
26 Eixo AQ-TK-ZZ PC 0,36
27 Contraporca de Stover AQ-TK-TJLM PC 0,04
28 Tampão da câmara de ar AQ-TKNGJT PC 0,42
29 Bola GQ-5 PC 0,01
30 Corpo de válvula da verificação AQ-TK-FYG PC 0,02


>> Pacote & expedição
Diamond Double Tube ISO 9001/2008 do CE do sistema do tambor de núcleo do cabo de 5ft/de 10ft 1


>> Sobre nós


JCDRILL fornecem a mineração de alta qualidade dos usuários & soluções de furo, nós centramo-nos sempre sobre a concepção estratégica da “sobrevivência pela qualidade, desenvolvimento pelo crédito”.



Nós specilized na pesquisa, no desenvolvimento e no produto do equipamento de perfuração de sopro da rocha, do equipamento de perfuração do poço de água, do equipamento de perfuração do núcleo do diamante, do equipamento de perfuração da âncora, e de acessórios relativos & de serviços da perfuração. forneça constantemente soluções de furo profissionais para todos os clientes nossa tecnologia avançada, equipamento excelente, meios de teste restritos e boa rede de serviço, que estabelecem nosso tipo “JCDRILL” uma boa imagem do mercado, agora, nós produtos esclarecemos 50% do mercado interno e fomos exportação a mais de 40 países, e nós concedemos ISO9001: 2000 em novembro de 2002.



Com tecnologia excelente e capacidades de serviço contínuas do mercado, nós temos um sistema de mercado sadio e sistema de serviço de apoio excelente, que nos ajudam a ganhar no país e no estrangeiro a confiança dos clientes, nós podemos fornecer usuários do equipamento de perfuração a solução profissional de alta qualidade do compressor de ar e o serviço pós-venda relativo igualmente.
