Detalhes do produto:
|
Tipo: | Perfuração Rod | Tamanho: | Série do QG PQ BQ3 NQ3 HQ3 PQ3 T do Bq NQ |
---|---|---|---|
Cor: | Preto | Aplicação: | Perfuração de núcleo do diamante |
Comprimento: | 3m 1.5m | Padrão: | PADRÃO DO CABO Q DE DCDMA |
Pacote: | Caixa de madeira | ||
Realçar: | Broca Ros do cabo,ferramentas de perfuração do núcleo |

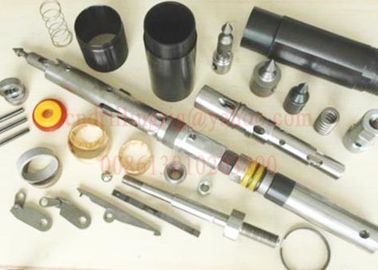

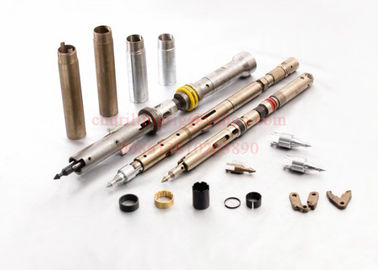

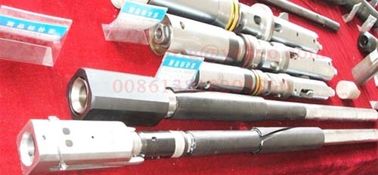

ISO 9001/2008 do CE do sistema do tambor de 5ft/de 10ft Diamond Double Tube Wireline Core
Aplicação
O tambor de núcleo do cabo usou-se na extração fraca, quebrada estratigráfico ou de carvão e protege o coração da rocha (mina) de ferramentas de perfuração.
O tubo de núcleo dobro e o tubo têm a tubulação exterior, lavagemes através da junção entre o volume de água interno e externo do tubo à parte inferior do furo, protegendo núcleos dos esmaecimentos das lavagemes. O tubo de núcleo dobro tem o movimento dobro e únicos tipos do movimento dois. O tubo dobro do movimento e de núcleo é bocado de seguimento interno e externo do tubo de núcleo e rotação da haste de broca, ele em estratos fracos ou quebrados não sérios.
O tubo interno e externo do único tubo de núcleo do dobro do movimento tem o carregamento do isolamento, picareta conduzida da tubulação tubulação exterior somente acima da rotação do bocado, e o tubo quebrado da rocha não gerencie, não evita à fricção do núcleo, à vibração, etc., com dano mecânico, assim que em formations.these fraturado fraco sério, pode ser núcleos bem protegidos.
O núcleo da tomada do tubo de núcleo da plataforma do dobro do uso, bocados precisa de usar a espessura de parede dos bocados da broca ou de diamante da liga.
Devido à área de superfície do contato da broca de rocha aumentou e o tubo de núcleo da plataforma do dobro do uso do bordo do que a eficiência de perfuração ordinária do tubo de núcleo para reduzir-se. Na borda, o carvão, a fim garantir a taxa (mineral) da tomada do coração da rocha, regras deve ser retirada do núcleo do tubo de núcleo da plataforma do dobro do uso. Um tubo de núcleo dobro mais complexo, exceto para terminar o único movimento, além, de alumínio, o tubo de aço colocou plástico ou a metade curvada qualitativa do tubo próximo, tem uma proteção melhor do papel do núcleo.
Os núcleos quebrados do cartão dobro do tubo de núcleo e para selar o bloco dentro do porto seguinte, o tubo de núcleo pela broca são colocados no dispositivo da falha do cartão do núcleo (samambaia, mola do cartão, junco da garra, etc.) para terminar.
Características
O conjunto principal fornece: mecanismos de travamento e de gerencio do spearpoint para permitir a inserção e a recuperação do conjunto de câmara de ar, de um conjunto de carregamento permitam que a câmara de ar permaneça estacionária e evite a perfuração do quando de dano da amostra, de indicações de funcionamento da pressão fluida e de válvulas de controle fluido.
Todos os conjuntos principais incorporam um conjunto de válvula cortada que forneça um sinal da pressão fluida ao operador da broca quando os membros da válvula são comprimidos, indicando uma câmara de ar completa ou obstruída.
O conjunto principal de JCDRILL caracteriza o período de longa vida, a boa compatibilidade com partes como a câmara de ar e o tubo exterior de outros provedor, e a disponibilidade em todas as peças sobresselentes.
Tudo com certificado do ISO & controle da qualidade.
1. Fabricação do conjunto principal do QG PQ do NQ
2. conjunto principal do QG PQ do NQ de alta qualidade
3. conjunto principal de API&ISO NQ
4. na entrega do tempo
Especificação
Artigo não. | Número da peça | Descrições do artigo | |
NQ | QG | ||
NQ-A-1 | HQ-B-1 | Assy 1.52m/5 Ft do tambor de núcleo | |
NQ-A-2 | HQ-B-2 | Assy 3.05m/10 Ft do tambor de núcleo | |
NQ-A-3 | HQ-B-3 | Assy 1.52m/5 Ft da câmara de ar | |
NQ-A-4 | HQ-B-4 | Assy 3.05m/10 Ft da câmara de ar | |
NQ 0000 | QG 0000 | Assy principal | |
1 | NQ 0001 | QG 0001 | Ponto da ponta de lança |
2 | NQ 0002 | QG 0002 | Mola de compressão |
3 | NQ 0003 | QG 0003 | Atuador do retém |
4 | NQ 0004 | QG 0004 | Base da ponta de lança |
5 | NQ 0005 | QG 0005 | Pin de Spirol |
6 | NQ 0006 | QG 0006 | Trava que retrai o caso |
7 | NQ 0007 | QG 0007 | Pin de Spirol |
8 | NQ 0008 | QG 0008 | Parafuso |
9 | NQ 0009 | QG 0009 | Arruela |
10 | NQ 0010 | QG 0010 | Corpo superior da trava |
11 | NQ 0011 | QG 0011 | Mola de trava |
12 | NQ 0012 | QG 0012 | Trava |
13 | NQ 0013 | QG 0013 | Relação |
14 | NQ 0014 | QG 0014 | Pin de Spiring |
15 | NQ 0015 | QG 0015 | Bola de aço inoxidável, 22mm |
16 | NQ 0016 | QG 0016 | Bucha de aterrissagem do indicador |
17 | NQ 0017 | QG 0017 | Ombro de carregamento |
18 | NQ 0018 | QG 0018 | Abaixe o corpo da trava |
19 | NQ 0019 | QG 0019 | Encantar a porca |
20 | NQ 0020 | QG 0020 | Eixo |
21 | NQ 0021 | QG 0021 | Válvula cortada, duramente |
22 | NQ 0022 | QG 0022 | Válvula que ajusta a arruela |
23 | NQ 0023 | QG 0023 | Carregamento de Thurst |
24 | NQ 0024 | QG 0024 | Rolamento do eixo |
25 | NQ 0025 | QG 0025 | Rolamento do gancho |
26 | NQ 0026 | QG 0026 | Mola de compressão |
27 | NQ 0027 | QG 0027 | Contraporca do auto |
28 | NQ 0028 | QG 0028 | Conjunto do tampão da câmara de ar (28,29,30,31) |
29 | NQ 0029 | QG 0029 | Encaixe da graxa |
30 | NQ 0030 | QG 0030 | Bola de aço inoxidável |
31 | NQ 0031 | QG 0031 | Tampão da câmara de ar |
32 | NQ 0032 | QG 0032 | Corpo de válvula da verificação |
33 | NQ 0033152 | QG 0033152 | Câmara de ar 1.52m/5Ft |
34 | NQ 0033305 | QG 0033305 | câmara de ar 3.05m/10Ft |
35 | NQ 0034 | QG 0034 | Anel da parada |
36 | NQ 0035 | QG 0035 | Elevador de núcleo |
37 | NQ 0035 | QG 0035 | Elevador de núcleo acanelado |
38 | NQ 0036 | QG 0036 | Caixa do elevador de núcleo |
39 | NQ 0037 | QG 0037 | Travando o acoplamento |
40 | NQ 0038 | QG 0038 | Acoplamento de Adpter |
41 | NQ 0039 | QG 0039 | Anel da aterrissagem |
42 | NQ 0040152 | QG 0040152 | Tubo exterior 1.52/5Ft |
43 | NQ 0040306 | QG 0040306 | Tubo exterior 3.05m/10Ft |
44 | NQ 0041 | QG 0041 | Câmara de ar Stablizer |
Entrega de Packing&
Serviço
No nosso após o sistema de serviço de vendas, nós estabelecemos o sistema de controlo perfeito restritamente de acordo com a série ISO-9000, neste sistema, data da tecnologia e o problema para resolver a solução e as medidas preventivas serão fornecidos em manter o projeto, todas as peças sobresselentes serão usados em produtos novos do OEM com instruções de instalação, lista de embalagem, instrução do fabricante, qualificação e certificado de garantia.
Nós para fornecer “um equipamento & um caso, serviço infinito, a saber após o serviço de vendas começamos da confirmação da ordem, última para a vida ativa do equipamento.
Processo da compra
Diamond Hard Rock Stratum atural
