Detalhes do produto:
|
Modelo: | JKM458 | Dureza da rocha: | F=6-20 |
---|---|---|---|
Tipo: | Equipamento de perfuração giratória | Uso: | Perfuração da âncora, construção |
Profundidade da perfuração: | 40-200m | Diâmetro da perfuração: | 90-250mm |
Consumo do ar: | 11.3-25m3/min | COMPRIMENTO DE TUBULAÇÃO DA BROCA: | 3000mm |
Escala do ângulo de furo: | 0-90° | Velocidade giratória: | 30-80 R/min |
Torque giratório: | 4000Nm | Poder: | 57kw |
Peso: | 6500kgs | Diâmetro da haste de broca.: | 76mm, 89mm, 102mm |
Gradeability: | 24° | Curso da alimentação: | 3.66m |
Tamanho: | 6900×2200×2200mm | Martelo de DTH: | DHD3.5, Ql-40 DHD340 DHD350Q DHD360 |
Realçar: | equipamento de broca montado esteira rolante,equipamento de perfuração da âncora |

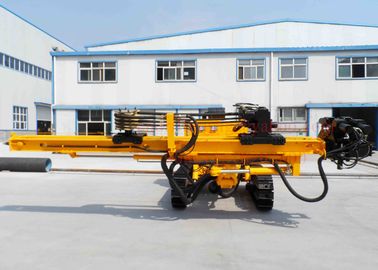

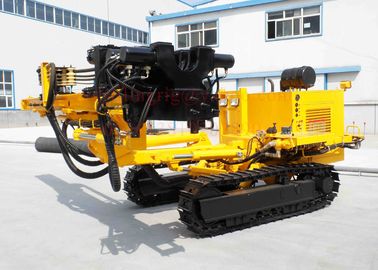

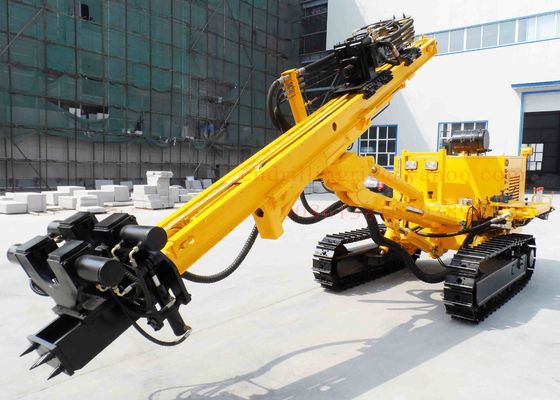

Equipamento de perfuração da âncora da construção da esteira rolante, equipamento de perfuração giratório de furo JKM610 da esteira rolante da capacidade de 150m
Movimentação engine&electric diesel do motor disponível
Aplicação
O equipamento de perfuração do furo profundo da esteira rolante JKM610 é apropriado para uma variedade de técnica e métodos da broca, como: Perfuração de martelo de DTH, perfuração Geological da exploração pelo coletor de poeira, broca do eixo helicoidal do Não-ciclo perfuração, da circulação secas líquidas da lama, abaixo da perfuração do furo com embalagem, etc. Quando a broca está funcionando, simplesmente o martelo de DTH consome o ar comprimido, especialmente na condição difícil do trabalho, esta perfuração pode sempre fornecer as soluções excelentes do operador. Os elementos hidráulicos principais são selecionados toda da importação ou em casa bem os produtos famosos que fazem a máquina têm um desempenho estável, seguro e durável.
Características
1. O grande torque giratório do equipamento de furo faz a aplicação mais largas, a velocidade da perfuração mais rapidamente, eficiência furando da capacidade da eliminação do acidente a melhor e do trabalho mais altamente.
2. o mecanismo da extensão no eixo da saída da cabeça superior do poder da movimentação protege ferramentas de perfuração eficazmente.
3. O mecanismo do câmbio de marchas da cabeça superior do poder da movimentação adota o método hidráulico do deslocamento que tem o strongpoint da rapidez, da conveniência, da confiança, etc. do câmbio de marchas.
4. O dispositivo hidráulico da braçadeira & da chave diminui enormemente o tempo assistente e igualmente reduz a intensidade do trabalho de funcionamento
5. O equipamento é a esteira rolante montada, que faz o movimento da máquina facilmente.
6. A maioria de elementos hidráulicos são selecionados dos produtos mundialmente famosos do tipo a fim conseguir a estabilidade alta da confiança e do desempenho.
7. Pode ser usado por vários métodos de furo, como: o martelo seco líquido da broca DTH do eixo helicoidal do Não-ciclo fura na camada da rocha pela broca da circulação da lama do ar no martelo da camada DTH do solo da areia com broca do tubo em área quebrada da rocha pelo ar
8. o equipamento de perfuração da esteira rolante JKM458 tem o sistema nivelado (braço da broca) pode ajustar o mastro no ângulo e na altura diferentes sem o equipamento de perfuração movente. Igualmente pode trabalhando para ancorar a perfuração na base profunda da fundação.
9. o equipamento de broca JKM458 pode instalar com o jato que reboca o dispositivo a fim furar para ampliar a altura de trabalho de ancoragem principal do nível durante o trabalho da broca.
Especificação
1 | Dureza da rocha | F=6-20 | ||||
2 | Diâmetro de furo | milímetro | 90-254 | |||
3 | Profundidade do furo | Perfuração de DTH | 150m | |||
4 | Profundidade do furo | Sobrecarregar a perfuração | 40m | |||
5 | Torque da rotação | Nanômetro | 7500 | |||
6 | Velocidade de rotação | RPM | 0-60 | |||
7 | Força de Máximo Alimentação | KN | 40 | |||
8 | Força de levantamento máxima | KN | 80 | |||
9 | Velocidade de alimentação máxima | M/min | 15 | |||
10 | Máximo Lifting Velocidade | M/min | 15 | |||
11 | Max Swing do crescimento | ° | direito 45° saiu/45° | |||
12 | Max Dump do crescimento | ° | up60 down20 | |||
13 | Max Swing do guia | ° | 30 (L)/91 (R) or91 (L)/30 (R) | |||
14 | Max Dump do guia | ° | 180 | |||
15 | Curso da alimentação | m | 3 | |||
16 | Tipo do motor | CUMMINS | ||||
17 | Modelo | 4BTA3.9-C100 | ||||
18 | Poder de cavalo avaliado | Quilowatt | 74 | |||
19 | Sistema elétrico | 24 | Volt | |||
20 | Cilindro | 4 | ||||
21 | Apertando a força | KN | 157 | |||
22 | Apertando Rod Diameter | milímetro | 76-219 | |||
23 | Força de levantamento do guincho (opcional) | T | 1 | |||
24 | Consumo do ar | ³ /min de M | 11-25 | |||
25 | Tipo do compressor | Parafuso/móvel giratórios | ||||
26 | A pressão do compressor exigiu | Mpa | 1.2-2.4 | |||
27 | Velocidade de curso máxima | Km/h | 2 | |||
28 | Gradeability | ° | 24 | |||
29 | Largura do rabugento | milímetro | 324 | |||
30 | Peso líquido | quilograma | 6600 | |||
31 | Comprimento de envio | milímetro | 7500 | |||
32 | Largura de envio | milímetro | 2300 | |||
33 | Altura de envio | milímetro | 2500 | |||
34 | Afastamento à terra | milímetro | 252 | |||
35 | Extensão do guia | milímetro | 1200 | |||
36 | Volume de fluxo | L/MIN | 200 | |||
37 | Pressão avaliado | Mpa | 1,6 |
Entrega de Packing&
Serviço
No nosso após o sistema de serviço de vendas, nós estabelecemos o sistema de controlo perfeito restritamente de acordo com a série ISO-9000, neste sistema, data da tecnologia e o problema para resolver a solução e as medidas preventivas serão fornecidos em manter o projeto, todas as peças sobresselentes serão usados em produtos novos do OEM com instruções de instalação, lista de embalagem, instrução do fabricante, qualificação e certificado de garantia
