Detalhes do produto:
|
| Número do modelo: | AK120 | Dureza da rocha da broca: | F=6-20 |
|---|---|---|---|
| Tipo: | Equipamento de perfuração giratória | Uso: | Perfuração da âncora, construção |
| Profundidade da perfuração: | 120m | Diâmetro da perfuração: | 90-250mm |
| Consumo do ar: | 16-40m3/min | Comprimento de tubulação da perfuração: | 1500mm |
| Escala do ângulo de furo: | 0-360° | Velocidade giratória: | 30-80 R/min |
| Torque giratório: | 3500-10000N.m | Tensão: | 12V |
| Poder: | 37kw | Peso: | 300kgs |
| Realçar: | equipamento de broca montado esteira rolante,equipamento de perfuração da âncora |
||
80 - equipamento superior duplo de furo da perfuração da movimentação de uma profundidade de 120 m para os furos AK120 da pilha da âncora do grande diâmetro
Movimentação engine&electric diesel do motor disponível
Aplicação

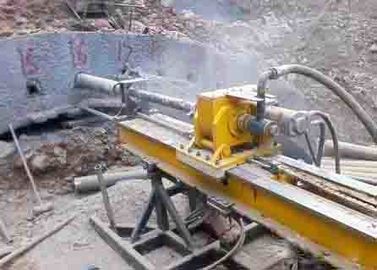

O equipamento de perfuração da engenharia da âncora AK120 é uma máquina de perfuração operada hidráulica completa da cabeça do poder da movimentação da duplo-parte superior. É amplamente utilizado furar grandes furos do fio da âncora da pretensão, furos da pilha da âncora do grande diâmetro e furos do reboco na inclinação lateral da central elétrica de água, os projetos da via expressa ou da estrada de ferro, assim como os furos pequenos etc. da pilha da fundação do tamanho.
Características
1. a cabeça do poder da movimentação da Duplo-parte superior realiza vários métodos de furo, como:
2. Ao furar um furo em mais grosso (m) a zona 30~50 ou o congeries fraturado, cabeça traseira do poder conectada com a ferramenta de furo interna e o martelo de DTH, para realizar a perfuração giratória da percussão, entretanto, a cabeça dianteira do poder gerenciem a embalagem da continuação para proteger a parede do furo.
3. Ao furar um furo na formação sobrejacente incoerente, na camada da areia movediça ou na camada dos sedimentos, a ferramenta de furo interna usa ferramentas convencionalmente giratórias ou as ferramentas de perfuração longas do eixo helicoidal, entretanto, a cabeça dianteira do poder gerenciem continuam a embalagem para a parede de proteção do furo.
4. Ao furar um furo na formação intacto, somente uma cabeça do poder é usada para o furo giratório ordinário ou a perfuração percussão-giratória.
5. Caracteriza a capacidade do elevador alto e o torque da saída, capacidade de resolução forte do acidente e eficiência de furo alta.
6. Realiza a mecanização da haste e da embalagem que dividem, como se equipou com a máquina da braçadeira e da fuga, assim que pode significativamente reduzir a força do trabalho e a eficiência do trabalho do aumento.
7. bloco de apartamentos e projeto combinado da estrutura assim como o sistema de bombas hidráulicas gêmeo é adotado na máquina, assim que caracteriza o bom disassembility, a montagem conveniente e a desmontada, e especialmente apropriado para trabalhar nas áreas de montanha incômodas do tráfego.
Especificação
| Profundidade de furo | 120 ~ 80m |
| Diâmetro de furo | ¢ 110 ~ ¢ 250mm |
| Compensação da cabeça do poder antes da viagem | 400mm |
| Mergulho de furo | -10 ~ ° 90 |
| Velocidade da cabeça do poder | após a cabeça 3 do poder ~ 130r/minuto antes da cabeça 3 do poder ~ 22r/minuto |
| Torque máximo da cabeça do poder | poder após o anterior líder 10000Nm da cabeça 3500Nm do poder |
| Curso da cabeça do poder | 1500mm |
| curso do deslizamento do mastro | 600mm |
| Especificações recomendadas da broca | × 1000 do ¢ 89; × 1000 do ¢ 114 |
| Especificações de encaixotamento recomendadas | × 1000 do ¢ 168; × 1000 do ¢ 178; × 1000 do ¢ 194 |
| capacidade da alimentação da cabeça do poder | força de levantamento 100KN; pressão 52KN do aumento |
| momento de encaixotamento do grilhão | 15KNm |
| Tipo do motor | Y180L-4 × 2 |
| Poder total | 44KW |
| pressão avaliado do sistema hidráulico | 18Mpa |
| Massa total do equipamento | 2500Kg |
| qualidade máxima da desintegração | 400Kg |
| Dimensão do anfitrião | L × 1200 do × do × H 3500 de W do × 1600mm |
Entrega de Packing&
Serviço
No nosso após o sistema de serviço de vendas, nós estabelecemos o sistema de controlo perfeito restritamente de acordo com a série ISO-9000, neste sistema, data da tecnologia e o problema para resolver a solução e as medidas preventivas serão fornecidos em manter o projeto, todas as peças sobresselentes serão usados em produtos novos do OEM com instruções de instalação, lista de embalagem, instrução do fabricante, qualificação e certificado de garantia
