Detalhes do produto:
|
Número do modelo: | JRC45 | Tipo: | Martelo de DTH |
---|---|---|---|
Uso: | Mineração, carvão, minério de ferro, perfuração da mineração do ouro | Material: | CARBONETO DE TUNGSTÊNIO |
Pata: | JRC45 | Forma da cara: | Forma lisa e forma do Gota-centro |
Linha: | como a exigência de clientes | Ângulo: | 111-127mm |
Pressão de funcionamento: | 1.7-3Mpa | Consumo do ar: | 8-16m3/min |
Realçar: | Bocados de broca de DTH,Bocados de botão de DTH |

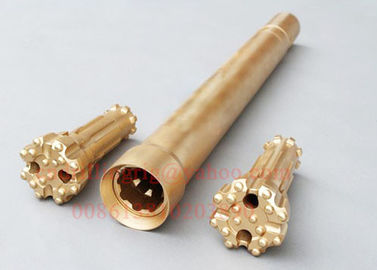

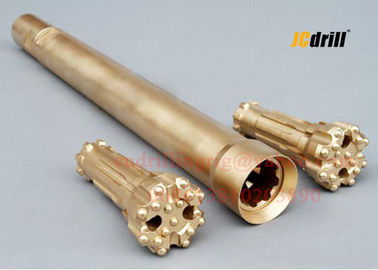

martelo da perfuração de 4inch RC, martelo reverso da perfuração da circulação abaixo das ferramentas de perfuração do furo
Aplicação
Com experiência de fabricação profissional na produção do martelo de DTH, nossa fábrica pode fornecê-lo com o de alta pressão e o médio aos martelos da baixa pressão DTH. Combina restritamente com o padrão do API e outros padrões do setor chineses. É durável para ser produzida com craftwork avançado e bom material.
1. Entregue a energia máxima ao bocado de furo, à velocidade de furo rápida e baixo ao consumo do ar devido à estrutura interna especial do martelo da série DTH de HD projetado de acordo com a teoria a mais nova da perfuração de rocha.
2. Desempenho liso e vida útil longa do martelo da série DTH de HD devido aos materiais de alta qualidade do aço de liga e à tecnologia de processamento avançada adaptados.
3. A baixos taxa do problema e fáceis à manutenção devido a simples, a seguro e a fácil montam e desmontam a estrutura interna do martelo.
4. Fácil partir bocado do martelo devido ao mandril da linha da multi-cabeça e ao cilindro de conexão do martelo.
5. Permutável com bocado de DTH e tubulação de broca
Características
Pata do martelo disponível:
1. Série da pata do BR: BR1, BR2, BR3;
2. série da pata da bobina: Cop32, Cop34, Cop44, Cop54, Cop64, Cop84;
3. série da pata de DHD: DHD3.5, DHD340, DHD350, DHD360, DHD380;
4. série da pata do SD: SD4, SD5, SD6, SD8, SD10, SD12, SD15, SD18;
5. série da pata da missão: Mission40, Mission50, missão 60, missão 80;
6. série da pata de QL: QL30, QL40, QL50, QL60, QL80;
7. série da pata de NUMA: NUMA120, NUMA125, NUMA180, NUMA240;
Outras patas do martelo podem estar disponíveis de acordo com o desenho ou as amostras do cliente.
Especificação
Martelo de JRC4 RC | ||||||
Descrição do artigo | Peso | Peças não. | ||||
1.Circlip do sub superior | 0,02 | JRC4-01 | ||||
2.O-ring da tela do adaptador | 0,02 | JRC4-02 | ||||
tela 3.Adaptor | 1,06 | JRC4-03 | ||||
4.O-Ring do tubo da amostra | 0,02 | JRC4-04 | ||||
sub 5.Top | 7,79 | JRC4-05 | ||||
6.Plunger | 0,51 | JRC4-06 | ||||
7.Y-ring do atuador | 0,02 | JRC4-07 | ||||
bocal do distribuidor 8.Spring | 0,06 | JRC4-08 | ||||
sub superior superior do tubo 9.Sample | 0,74 | JRC4-09 | ||||
10.O-Ring do tubo da amostra | 0,02 | JRC4-10 | ||||
11.O-Ring do tubo da amostra | 0,02 | JRC4-11 | ||||
tubo 12.Sample | 2,38 | JRC4-12 | ||||
amortecedor 13.Compression | 0,17 | JRC4-13 | ||||
distribuidor 14.Air | 1,75 | JRC4-14 | ||||
15.O-ring do distribuidor do ar | 0,02 | JRC4-15 | ||||
cilindro 16.Inner | 2,45 | JRC4-16 | ||||
17.Piston | 10,45 | JRC4-17 | ||||
caso 18.Piston | 17,95 | JRC4-18 | ||||
sub da movimentação 19.Bush | 1,77 | JRC4-19 | ||||
anel de retenção 20.Bit | 0,29 | JRC4-20 | ||||
21.O-ring do anel de retenção do bocado | 0,02 | JRC4-21 | ||||
22.Shroud | 1,05 | JRC4-22 | ||||
sub 23.Drive | 3,13 | JRC4-23 | ||||
Bocado de broca 23.RC | 11,70 | JRC4-24 | ||||
Dados técnicos | ||||||
Comprimento (menos bocado) | Peso (menos o bocado) | Diâmetro externo | Pata do bocado | Escala do furo | Linha da conexão | |
1252mm | 52.0kg | 107mm | JRC4 | 111-127mm | 3.5/4" Remet 4" Metzke | |
Pressão de funcionamento | Taxa do impacto em 0,5 Mpa | Velocidade de rotação recomendada | Consumo do ar | |||
1.5-3.5Mpa | 30HZ | 25-40r/min | 1.7Mpa | 2.4Mpa | 3.0Mpa | |
8m3/min | 12m3/min | 16m3/min |
Entrega de Packing&
Serviço
No nosso após o sistema de serviço de vendas, nós estabelecemos o sistema de controlo perfeito restritamente de acordo com a série ISO-9000, neste sistema, data da tecnologia e o problema para resolver a solução e as medidas preventivas serão fornecidos em manter o projeto, todas as peças sobresselentes serão usados em produtos novos do OEM com instruções de instalação, lista de embalagem, instrução do fabricante, qualificação e certificado de garantia.
Nós para fornecer “um equipamento & um caso, serviço infinito, a saber após o serviço de vendas começamos da confirmação da ordem, última para a vida ativa do equipamento.
