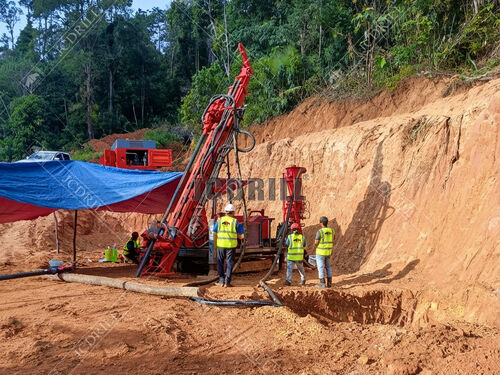

A Máquinas de perfuração de mineração de dupla finalidade, de circulação central e de circulação reversaé uma solução de perfuração versátil e de alto desempenho concebida para a exploração mineral moderna e a perfuração geotécnica.permite aos operadores alternarem entreperfuração de núcleos de diamanteseperfuração de circulação reversa (RC)De acordo com diferentes condições geológicas e requisitos do projecto. OJCDRILL JCD1000R Full Hydraulic RC & Core Drilling RigÉ uma plataforma leve e eficiente, especialmente concebida para exploração geológica em zonas remotas e de difícil acesso.perfuração de circulação inversaeperfuração de diamantes com tecnologia de fundição por fio, tornando-o uma escolha ideal para exploração mineira, investigação geológica e recolha de amostras. O JCD1000R consiste numa unidade de energia diesel, sistema hidráulico, painel de controlo, mastro, guincho principal, guincho de linha, cabeça de perfuração, sistema de alimentação, pinça de pé e outros componentes-chave.Motor Cummins de 132 kW, a plataforma é totalmente acionada hidráulicamente e suporta funções de perfuração de superfície e de perfuração RC. A sua estrutura robusta e o seu sistema de controlo preciso garantem uma excelente mobilidade e desempenho de transporte, especialmente em terrenos inacessíveis ou complexos.O JCD1000R oferece uma alta taxa de penetração, operação estável e confiabilidade excepcional em ambientes de exploração exigentes. 1. Modo de perfuração do núcleo EmModo de perfuração do núcleo,O equipamento utiliza um pedaço de núcleo impregnado de diamante que gira a alta velocidade com impacto mínimo. Este método de perfuração fornece informações geológicas muito precisas e intactas, incluindo a estrutura da rocha, a composição mineral e as características da formação.É especialmente adequado para a exploração mineral profunda e análise geológica detalhada. Capacidade de perfuração do núcleo: BQ: 1100m NQ: 1000m QG: 500m 2. Modo de perfuração de circulação reversa Emmodo de perfuração de circulação inversaO equipamento é projetado para coleta rápida de lascas de rocha e recortes para análise geoquímica. A perfuração RC utiliza um martelo pneumático alimentado por ar comprimido.que ajuda a reduzir a contaminação e melhorar a pureza da amostra. Aplicações típicas: Exploração mineral em Greenfields Controle de grau nas minas a céu aberto Perfuração de exploração de profundidade média a baixa Amostragem a granel e análise geoquímica Capacidade de perfuração RC: Profundidade de perfuração: 500 m Diâmetro da perfuração: 90-165 mm Soluções de perfuração personalizadas da JCDRILL A JCDRILL tem uma experiência profissional equipe técnica de P&D e pode fornecer soluções personalizadas de plataforma de perfuração de acordo com diferentes necessidades do projeto.Instalações de perfuração multifunção de circulação central e inversa,Instalações de perfuração multifunção de poços de água e núcleo,Instalações de perfuração multifunção de ancoragem de núcleo e espiral, e outros equipamentos de perfuração especializados. Se precisar de uma plataforma de perfuração personalizada para o seu projeto de exploração,A JCDRILL pode fornecer uma solução de perfuração adequada e eficiente com base nas suas necessidades específicas.

A perfuratriz de poços de água com rodas TWD400 é uma máquina robusta e multifuncional projetada para fornecer construção de poços de água eficiente e confiável em diversas condições geológicas em todo o mundo.Projetado para suportar modos de perfuração duplos – perfuração com martelo pneumático DTH e perfuração rotativa de lama – o TWD400 se adapta perfeitamente a solo macio, areia, rocha e formações mistas, eliminando a necessidade de plataformas separadas para diferentes condições do local. Esta capacidade de perfuração flexível torna-o ideal para projetos de abastecimento de água rural, poços de irrigação agrícola, furos geotérmicos rasos e tarefas de exploração de água municipal. Desempenho de perfuração centralO TWD400 possui uma profundidade máxima de perfuração de 400 metros, com uma ampla faixa de diâmetro de poço de Φ90mm a Φ450mm, cobrindo a maioria das demandas de poços de água domésticos e comerciais. Seu cabeçote rotativo hidráulico fornece torque potente de 6.900 a 9.000 Nm, combinado com velocidades de rotação ajustáveis ​​entre 70 e 140 rpm, permitindo que os operadores ajustem os parâmetros de perfuração para rocha dura ou sedimentos soltos.A plataforma suporta três tamanhos de tubos de perfuração padrão: 89 mm, 102 mm e 114 mm de diâmetro. O comprimento padrão do tubo de perfuração é de 6 metros. O curso de alimentação atinge 6,6 metros. Ele apresenta uma velocidade máxima de alimentação de 60 m/min e velocidade de elevação de 30 m/min, além de uma pesada capacidade de retração de 20 toneladas para manusear tubos de perfuração presos com segurança. Um guincho auxiliar integrado de 1,5 tonelada simplifica ainda mais o manuseio de ferramentas e carcaças no local.Energia estável e sistemas de suporte opcionaisAlimentado por um confiável motor diesel YUCHAI de 4 cilindros e 93 kW, refrigerado a água, o TWD400 mantém uma potência estável sob operação contínua de serviço pesado e é adequado para locais de trabalho remotos sem eletricidade da rede.Para perfuração pneumática DTH, ele funciona com um compressor de ar opcional que fornece pressão de trabalho de 15–30 Mpa e consumo de ar de 1,5–2,5 m³/min. Para perfuração rotativa de lama, uma bomba de lama autônoma BW450 está disponível como acessório, oferecendo deslocamento de 450 L/min e pressão de descarga de 2 Mpa para garantir uma circulação suave de cascalhos.Chassi com rodas móveis e adaptabilidade ao localAo contrário das plataformas de esteiras limitadas a terrenos montanhosos lamacentos, o chassi autopropelido de quatro rodas oferece excelente mobilidade na estrada. Com uma distância ao solo de 305 mm, a plataforma navega facilmente por terrenos agrícolas irregulares, estradas de terra em aldeias e caminhos de construção temporários. O peso líquido total da máquina é de 6.200 kg, com dimensões compactas de transporte de 5.060 × 2.200 × 2.600 mm, permitindo um transporte conveniente por caminhões-plataforma sem desmontagem. Quatro estabilizadores hidráulicos independentes fornecem suporte de nivelamento sólido durante a perfuração, garantindo uma operação estável em terrenos inclinados e irregulares.Vantagens da indústriaTodas as funções principais de movimento e perfuração são totalmente controladas hidraulicamente, apresentando painéis de controle centralizados intuitivos para fácil operação e custos reduzidos de treinamento de mão de obra. O projeto duplo de perfuração de DTH e lama reduz significativamente os custos de investimento em equipamentos do cliente, enquanto o chassi com rodas reduz drasticamente o tempo de transferência entre locais de poços dispersos. Construído com estruturas de aço reforçado e componentes resistentes ao desgaste, o TWD400 alcança longa vida útil em ambientes de campo severos.Adequada para empreiteiros de perfuração, departamentos de conservação de água e equipes de engenharia rural, a plataforma para poços de água com rodas JCDRILL TWD400 equilibra capacidade de profundidade, mobilidade e adaptabilidade em vários cenários, tornando-se uma solução emblemática econômica para perfuração de poços de água de média profundidade em todo o mundo. A JCDRILL fornece suporte pós-venda completo, incluindo peças de reposição de fábrica, orientação de instalação no local e consultoria técnica de longo prazo para todos os clientes do TWD400

AmbosEquipamentos de perfuração de núcleo de diamanteePlataformas de perfuração de circulação reversa (RC)são amplamente utilizados para exploração geológica — aplicados na prospecção e exploração detalhada de depósitos minerais metálicos e não metálicos, como ouro, cobre, chumbo-zinco e carvão. Mas como você escolhe o método de exploração certo para o seu projeto? Abaixo, detalhamos as características de cada tipo de plataforma e os cenários onde elas se destacam. Equipamento de perfuração de núcleo diamantado: precisão e integridade da amostra Uma plataforma de perfuração diamantada utiliza umbroca rotativa impregnada de diamantepara cortar uma ranhura anular na rocha, preservando uma amostra de testemunho cilíndrica intacta dentro do cilindro de testemunho. Este núcleo é então içado à superfície para análise geológica detalhada. Perfil de velocidade de perfuração Zona de profundidade Velocidade de alimentação Estratos rasos ~10 m/h Buracos profundos (várias centenas de metros) 0,5–1 m3/h À medida que a profundidade de perfuração aumenta, a velocidade de alimentação diminui gradualmente — uma consideração importante para projetos de furos profundos onde as restrições de tempo e custo são críticas. Mais adequado para Levantamento detalhado e definição de recursos— estágios avançados de exploração que exigem dados geológicos precisos Exploração de metais preciosos— projetos com baixo teor de minério onde a integridade da amostra é importante Análise estrutural e textural— qualquer projeto onde informações ricas sobre amostras de núcleo sejam essenciais para a interpretação geológica   Plataforma de perfuração de circulação reversa (RC): velocidade e eficiência de custos Uma plataforma de perfuração RC emprega umtubo de perfuração de parede duplae ummartelo de fundo de poço acionado por ar comprimido. O ar é injetado através do espaço anular entre os tubos externo e interno, e os cascalhos resultantes são continuamente transportados de volta à superfície através do tubo interno -sem a necessidade de levantar a coluna de perfuração. Perfil de velocidade de perfuração 10–30 m/h consistente durante todo o processo de perfuração Sem degradação da velocidade em profundidade — ao contrário da perfuração com núcleo, o RC mantém sua taxa de penetração independentemente da profundidade do furo Mais adequado para Prospecção preliminar— delineamento rápido dos limites do corpo mineral nos estágios iniciais de exploração Amostragem de alto volume— projetos onde a velocidade e a área de cobertura superam a necessidade de amostras centrais intactas Programas sensíveis ao custo— menor custo por metro em comparação com a perfuração diamantada Comparação lado a lado Fator Perfuração com núcleo de diamante Perfuração RC Tipo de amostra Núcleo cilíndrico intacto Cortes de rocha fragmentada Qualidade da amostra Ricos detalhes estruturais e texturais Suficiente para análise de notas Velocidade de perfuração 0,5–10 m/h (diminui com a profundidade) 10–30 m/h (consistente em todas as profundidades) Custo por metro Mais alto Mais baixo Melhor Palco Exploração detalhada, definição de recursos Prospecção preliminar, delimitação de limites Alvo Ideal Metais preciosos com baixo teor de minério Cobertura rápida de grandes áreas de exploração A solução JCDRILL: uma plataforma para ambos os métodos Se o seu projeto exigeambos os tipos de perfuração, JCDRILL oferece: Vários modelos dedicados— plataformas de núcleo de diamante independentes e plataformas de RC independentes em diversas capacidades de profundidade e diâmetro Plataformas multifuncionais— máquinas integradas que combinam capacidades de núcleo diamantado e circulação reversa em uma unidade, projetadas de acordo com suas necessidades específicas Essa abordagem de capacidade dupla permite a transição da prospecção RC preliminar para a perfuração detalhada sem alterar o equipamento, economizando tempo, custos de transporte e complexidade logística em locais remotos. Entre em contato com a JCDRILL hoje mesmo para discutir a melhor configuração de perfuração para o seu projeto de exploração. Perguntas frequentes O que é uma plataforma de perfuração diamantada? Uma plataforma de perfuração de núcleo de diamante usa uma broca rotativa impregnada de diamante para cortar uma ranhura anular na rocha, preservando uma amostra de núcleo cilíndrico intacta dentro do cilindro de testemunho para análise geológica detalhada. O que é uma plataforma de perfuração de circulação reversa (RC)? Uma plataforma de perfuração RC emprega um tubo de perfuração de parede dupla e um martelo de fundo de poço acionado por ar comprimido. As aparas rochosas são continuamente transportadas de volta à superfície através do tubo interno sem levantar a coluna de perfuração. Qual método de perfuração é melhor para a prospecção preliminar? A perfuração de circulação reversa (RC) é melhor para prospecção preliminar. Ele oferece velocidades de perfuração mais rápidas (10–30 m/h) a um custo mais baixo, tornando-o ideal para delineamento rápido de limites de corpos minerais. Qual método de perfuração é melhor para exploração detalhada? A perfuração com núcleo de diamante é melhor para exploração detalhada e definição de recursos. Ele fornece amostras de núcleo intactas com ricas informações estruturais e texturais, essenciais para análises geológicas avançadas. Uma plataforma de perfuração pode lidar com perfuração de núcleo e RC? Sim. JCDRILL pode projetarplataformas de perfuração multifuncionaisque integram capacidades de núcleo de diamante e circulação reversa em uma máquina, de acordo com requisitos específicos do projeto.

Um cliente sul-americano de longa data fez recentemente uma encomenda repetida para oInstalação de perfuração hidráulica CWD200- e compartilhar resultados no local que validam a produtividade e a fiabilidade da máquina em condições de campo aberto adversas. Resultados de campo: 15.000 poços de base solar em um mês Depois de pôr o CWD200 em pleno funcionamento no local, Carlos confirmou que a máquina entregadesempenho constante e impecável em terrenos abertos e adversosA sua equipa alcançou um marco notável no mês passado: 15, 000 poços de fundação solar concluídoscom uma única unidade CWD200 Produtividade comprovada paraConstrução de estacas de parques solares Qualidade constante do poço em operações de perfuração em larga escala e repetitivas Este registo de produção do mundo real demonstra a capacidade do CWD200 de manter uma elevada produção em projectos de construção solar exigentes e sensíveis ao tempo. Adaptação ao solo macio: trilhas de aço e preparação do local O local de trabalho de Carlos apresenta um solo macio e irregular, um desafio comum no desenvolvimento de parques solares na América do Sul.trilhas de açoversão, uma atualização opcional para o modelo CWD200 que melhora a tração e a estabilidade em terreno solto. A nossa equipa técnica também aconselhou uma prática de campo comprovada para a perfuração em solo mole: Coloque tábuas de madeira sólida sob a plataformaEstabilizadores hidráulicosIsto impede que os outriggers afundem no solo macio, mantém todas as quatro patas de apoio perfeitamente niveladas e garante que cada buraco perfurado permaneçaDireita e precisa.¢ um detalhe essencial para furos de elevada qualidade consistentes. Esta configuração é recomendada para qualquer implantação do CWD200 em terreno macio ou irregular, independentemente da configuração da pista de rastreamento. CWD200 Principais especificações Parâmetro Detalhes Motor 65kW Yunnei, diesel refrigerado a água de 4 cilindros Diâmetro de perfuração Φ90 ️ Φ350 mm Profundidade máxima de perfuração 200 metros Torque de rotação 4,500 6,500Nm Método de perfuração Perforação a ar DTH e perforação rotativa de lama Peso líquido 4900 kg Aplicações Fundamentos de pilhas solares, poços de água, perfuração geotécnica Atualização opcional Pistas de aço para rolamentos em terreno mole As dimensões de transporte compactas e o peso líquido de 4.900 kgtransporte através de locais de trabalho remotos sem esforço- uma vantagem prática para projectos em regiões com infraestruturas limitadas. Por que os clientes escolhem o CWD200 e voltam A compra repetida de Carlos e os resultados documentados no local confirmam três pontos fortes do CWD200: Confiabilidade¢ Operação contínua em terrenos acidentados sem avarias Alta produção15 000 poços num mês provam uma produtividade sustentada Design adaptável¢ Pistas de aço opcionais e técnicas de estabilização comprovadas no campo suportam diversas condições de solo Fornecemos equipamentos de perfuração duráveis e de alto desempenho que ajudam os parceiros a atingir metas ambiciosas de construção mês após mês, projecto após projecto. Perguntas Frequentes Para que é utilizada a plataforma de perfuração CWD200? O equipamento de perfuração hidráulico CWD200 é concebido para perfurações com base em pilhas solares, perfuração de poços de água (DTH rotativo de ar e lama) e projetos de perfuração geotécnica. Quantos poços pode o CWD200 completar por mês? Em condições reais de campo, a equipa de um cliente sul-americano15,000 poços de fundação solarnum único mês, utilizando uma unidade CWD200. O CWD200 pode operar em terreno macio? O CWD200 oferecetrilhas de açoPara a perfuração de longa duração, a colocação de tábuas de madeira maciça sob estabilizadores hidráulicos evita afundamento e mantém os poços retos e precisos. Qual é a profundidade máxima de perfuração do CWD200? O CWD200 pode perfurar até200 metrosprofundas, com um intervalo de diâmetro de perfuração de Φ90 Φ350 mm.

Visão geral CWD600T, equipamento de perfuração de poço de água montado sobre esteira multifuncional é um equipamento de perfuração de poço de água totalmente hidráulico, eficiente e multifuncional. Lt é de alta eficiência por ter um torque maior da plataforma giratória e é usado principalmente para poços de água na indústria e agricultura, fundações de edifícios de defesa nacional e exploração geológica. poço geotérmico e outras fundações funcionando. É popular em casa e no exterior. CWD600T suporta lama rotativa e ar DTH duas tecnologias de perfuração eficientes. Para a função de perfuração rotativa hidráulica, é equipado com bomba de lama BW450 que adota a lama como fluido de lavagem e pode perfurar argila, areia e rocha com broca adequada, como broca de arrasto, broca tricone e brocas PDC. Ao usar a perfuração DTH, o CWD600T é equipado com um potente compressor de ar JAC36/30 30 BAR, e o dispositivo de impacto hidráulico da plataforma de perfuração atua diretamente na broca e atinge a superfície da rocha. Quando a broca gira lentamente, o martelo fornece um golpe poderoso e repetitivo, quebrando a rocha em pequenos cortes. Em seguida, use ar comprimido para liberar esses cortes na superfície. Ao usar a perfuração DTH, o CWD600T é equipado com um potente compressor de ar JAC36/30 30 BAR, e o dispositivo de impacto hidráulico da plataforma de perfuração atua diretamente na broca e atinge a superfície da rocha. Quando a broca gira lentamente, o martelo fornece um golpe poderoso e repetitivo, quebrando a rocha em pequenos cortes. Em seguida, use ar comprimido para liberar esses cortes na superfície. Perguntas frequentes Qual a profundidade que o CWD600T pode perfurar A sonda de perfuração de poços de água sobre esteiras CWD600T pode perfurar até 600 metros de profundidade, movida por um motor diesel Cummins 132KW de seis cilindros com 32 toneladas de capacidade de recuo. Quais métodos de perfuração o CWD600T suporta O CWD600T suporta dois métodos: perfuração rotativa de lama com uma bomba de lama BW450 para argila, areia e rocha, e perfuração com martelo DTH com um compressor de ar JAC36/30 a 30 BAR para formações rochosas duras. Que tipos de poços o CWD600T pode perfurar O CWD600T é usado para poços de água industriais, poços de água agrícolas, poços geotérmicos, furos de exploração geológica e projetos de engenharia de fundações. Quais brocas são compatíveis com o CWD600T No modo rotativo de lama, o CWD600T funciona com brocas de arrasto, brocas tricone e brocas PDC, dependendo do tipo de formação que está sendo perfurada.

O JCDRILL JCD150 é uma plataforma de perfuração totalmente hidráulica e portátil concebida para exploração geológica em zonas remotas e de difícil acesso.Este equipamento é projetado especificamente para operações de perfuração de núcleo de diamante usando tecnologia de cordel de núcleo. O JCD150 suporta BQ 200 metros NQ 150 metros HQ 120 metros diferentes diâmetros de tamanho e atende às diferentes demandas de diferentes projetos. Principais componentes: O JCD150 integra uma unidade de energia diesel, sistema hidráulico, painel de controlo, mastro, elevador principal, guincho de linha, cabeça de perfuração, sistema de alimentação e pinça de pé.combinado com um sistema de controlo preciso, garante altas taxas de penetração e uma fiabilidade excepcional.Vantagens operacionais: Esta plataforma é capaz de perfurar em formações não consolidadas (soltas) e duras, com cortes efetivamente descarregados através da circulação de lama.Isto torna o JCD150 adequado para condições geológicas complexas, proporcionando um desempenho estável e eficiente em ambientes desafiadores. Parâmetros técnicos Especificações Unidade JCD150 Sistema de perfuração e funcionamento Máquinas hidráulicas Diâmetro do buraco mm BQ,NQ,HQ Profundidade do buraco m 200,150,120 Dimensão mm 275015001650 Peso Quilos 2300 Guincho. Força de elevação do elevador Quilos 400 a 500 Comprimento da corda de arame de aço m 50 Velocidade ajustável Rotação Torque de rotação Nm 850 Velocidade de rotação - ajustável RPM 500 Cabeça rotativa balançar para fora Balanço mecânico Alimento para animais e masto Tração de alimentação mm 2000 Comprimento do tubo de perfuração mm 1500-2000 Máximo de controlo Compensação do mastro, pinça de dois cilindros Bomba de lama Modelo BW160 Acionamento hidráulico Taxa de fluxo L/min 160 Pressão Um bar. 8 Motor Tipo de motor diesel Huadong Modelo do motor HD490 Potência nominal Kw/Hp 48/65 Método de arrefecimento Água/radiador/ventilador Partes opcionais Caixa de segurança Em mastro/removível Motor Yanmar 3TNV88 Aplicação de pinças hidráulicas Grampos de 5 cilindros Projeto estrutural compacto: O JCD150 possui um design estrutural compacto e integrado, tornando-o altamente adequado para locais de trabalho remotos e confinados.e uma implantação eficiente em zonas de exploração montanhosas e de difícil acessoA estrutura otimizada melhora a estabilidade geral durante as operações de perfuração, mantendo ao mesmo tempo uma excelente mobilidade no campo. Tecnologia de ligação de núcleo por fio eficiente:O JCD150 utiliza a tecnologia avançada de núcleo de linha de fio, permitindo que os operadores recuperem amostras de núcleo rapidamente sem remover a corda de perfuração completa.Isto melhora significativamente a eficiência da perfuração, reduz a intensidade de trabalho e minimiza o tempo não produtivo durante as operações de exploração.Configurações opcionais disponíveis Para atender a diferentes requisitos do projeto, o JCD150 pode ser equipado com configurações opcionais, tais como: Grampos hidráulicos de hastes (intervalo 70 ∼ 200 mm) Sistema de comando remoto Yuchai UE-5 Motor diesel de 76 kW Sistema de velocidade de rotação ajustável Sistema de pinça hidráulica (opções de configuração padrão/dual) Caixa de segurança removível Ferramentas e acessórios de perfuração personalizados Estas características opcionais melhoram significativamente a flexibilidade operacional, o nível de automação, a eficiência da perfuração e a adaptabilidade a vários ambientes de exploração geológica.
