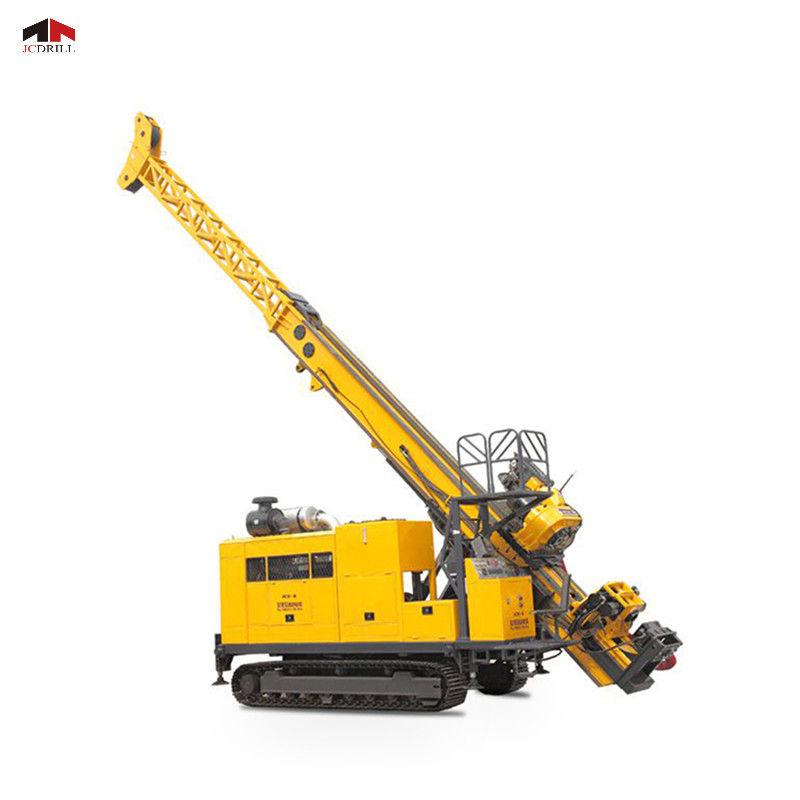

Diamond Core Drill Rig hidráulico completo

Diamond Core Drill Rig hidráulico completo
Full Hydraulic Diamond Core Drill Rig
Diamond Core Drill Rig hidráulico completo Diamond Core Drill Rig hidráulico completo Diamond Core Drill Rig hidráulico completo Diamond Core Drill Rig hidráulico completo

Imagem Grande :  Diamond Core Drill Rig hidráulico completo

Detalhes do produto:
Lugar de origem: China
Marca: JCDRILL
Certificação: ISO,CE
Número do modelo: JCD1000
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1SET
Preço: Negotation
Detalhes da embalagem: Pacote padrão do transporte da exportação
Tempo de entrega: Duas semanas
Termos de pagamento: T/T, L/C, Western Union, MoneyGram
Habilidade da fonte: 2000set

Diamond Core Drill Rig hidráulico completo

descrição
Tipo: Equipamento de perfuração do núcleo Capacidade da profundidade do aneto: 1000M (BQ)
Diâmetro de furo: BQ, NQ, QG, PQ Ângulo da broca: 45°-90°
Max Rotation Toque: 3700N.m Aplicação: Mineração
Motor: Cummins 6CTA8.3-C180 Puxe a capacidade: 30KN
Peso de efetivação: 9300kg Poder do motor: 145kw
Tamanho: 5100×2200×2650mm
Realçar:

máquina de perfuração do núcleo

,

máquina de perfuração hidráulica do núcleo

Diamond Core Drill Rig Mounted hidráulico completo no patim e no reboque da esteira rolante



Aplicação

O equipamento de perfuração hidráulico do núcleo JCD1000 de hidráulico completo e do rotador adotou a tecnologia da fio-linha que retira o núcleo, foi o tipo dominante equipamento para os depósitos minerais contínuos que sondam em condados desenvolvidos no mundo. É igualmente o sentido tornando-se da técnica de perfuração e o equipamento de furo no tipo de China.This de equipamento de broca geological hidráulico poderia substituir produtos importados.



Características



Poderia ser aplicado à exploração e à sondagem da geologia, da metalurgia, do carvão, do petróleo, do gás natural, da água subterrânea e das outras indústrias. O equipamento de perfuração hidráulico do núcleo JCD1000 é equipado com um motor de série que conduz a bomba. A alimentação e o levantamento do rotador são conduzidos na estrutura do cilindro que empurra diretamente, com 11,5 pés) um curso de 3.5m (. A rotação do eixo é conduzida por um único motor. Tem quatro deslocamentos mecânicos da escala das velocidades, e a velocidade poderia ser ajustada hidraulicamente com torres muda. O equipamento de broca geological hidráulico é simples na estrutura. É claro e fácil para a transferência; o mastro tem as funções do deslizamento e de terra tocante; o eixo levantou e abaixou com cilindro hidráulico; poderia ser dobrado para o transporte e o internamento. O furo do eixo está no grande diâmetro.

Especificação


Motor diesel do equipamento de perfuração hidráulico do núcleo JCD1000 Modelo Cummins 6BTA5.9-C180 (turbocharged e a água da carga esfriou)
Deslocamento 5.9L (1,56 galões dos E.U.)
Poder 132Kw (180HP)
RPM avaliado (ajuste da fábrica) 2200rpm
Capacidade de furo de equipamento de broca geological hidráulico Equipamento de perfuração hidráulico do núcleo do Bq 1000m (3280feet)
Equipamento de perfuração hidráulico do núcleo do NQ 700m (2296 pés)
Equipamento de broca geological do QG 500m (1640 pés)
Equipamento de broca geological hidráulico de PQ 300m (984 pés)
  Motor da rotação Fabricante Motor-variável hidráulico: SAUER-DANFOSS
  RPM Quatro torres dos deslocamentos mudam 0-1100 RPM
  Relações primeiro 2.652:1 do 4.519:1 4o do 8.171:1 ó do 14.422:1 ò
Equipamento de perfuração hidráulico do núcleo da cabeça JCD1000 da broca Abridor principal O estilo de gerencio, manual atuou
Mandril hidráulico (PQ) Aberto hidraulicamente, mola do disco que aperta, normalmente C fechou o tipo capacidade guardando axial de 222 400 N
Equipamento de broca geological hidráulico de Máximo Torque 3700 N·m (2727 lbf·ft)
Diâmetro da posse 121 milímetros (4,76 polegadas)
Capacidade de Máximo Lifting de eixo kN 150 (33720 lbf)
  Equipamento de perfuração hidráulico do núcleo de Máximo Feeding Poder kN 60 (13480 lbf)
Do deslocamento variável axial do pistão da bomba hidráulica bomba Triplex para conduzir do rotador, bomba de lama do guincho & jaques do nivelamento. Com a carga que detecta o sistema. Fabricante: Bomba de DANFOSS primeiro: 148LPM na bomba 31.5MPa ò: 120LPM na bomba 28MPa ó: 50 LPM em 16MPa
Equipamento de perfuração hidráulico do núcleo da capacidade JCD1000 310 litros (82 galões dos E.U.)
Içando a força (único fio) 57kN (12814 lbf) (cilindro desencapado)
Içando a velocidade (único fio) 38-70m/min (cilindro desencapado)
Equipamento de broca geological hidráulico da grua Diâmetro de fio de aço 18 milímetros (0,71 polegadas)
Comprimento do fio de aço 50 m (164 pés)
Içando a força (único fio) 1200 quilogramas (2646 libras) (cilindro desencapado)
Içando a velocidade (único fio) 60-90m/min (cilindro desencapado)
Diâmetro de fio de aço 5,3 milímetros (0,2 polegadas)
  Comprimento do fio de aço 1000 m (3280 pés)
Altura do mastro 9,6 m (31,49 pés)
Mastro que ajusta o ângulo 0°-90°
Ângulo de furo 45º fora horizontal a 90ºvertical para baixo
Tração da alimentação 15000kg (33075 libras)
Mastro Pressão da alimentação 6000kg (13230 libras)
Rod Pull 3m ou 6m (9.84feet ou 19.68feet)
Curso de alimentação 3500 milímetros (137,80 polegadas)
Curso do resvalamento 600 milímetros (23,62 polegadas)
Tipo Atuador Triplex da bomba reciprocando
Bomba de lama Modelo BW160/10
Curso 70mm (2,76 polegadas)
Pressão da descarga 2,5, 4,0, 6,5, 10,0 Mpa (363, 580, 943, 1450 libras por polegada quadrada)
Apertando o espaço 55.5-110 milímetros (2.19-4.33 polegadas) através do furo Ф154mm (6,06 polegadas)
Peso (tipo da plataforma) 9300 quilogramas (20506 libras)
Outro Dimensões (L×W×H) 5100×2200×2650mm (polegada 200×86.6×104.3)
Maneira do transporte Esteira rolante

Diamond Core Drill Rig hidráulico completo 0

Mostra



                                                         Diamond Core Drill Rig hidráulico completo 1



Serviço



No nosso após o sistema de serviço de vendas, nós estabelecemos o sistema de controlo perfeito restritamente de acordo com a série ISO-9000, neste sistema, data da tecnologia e o problema para resolver a solução e as medidas preventivas serão fornecidos em manter o projeto, todas as peças sobresselentes serão usados em produtos novos do OEM com instruções de instalação, lista de embalagem, instrução do fabricante, qualificação e certificado de garantia.


Nós para fornecer “um equipamento & um caso, serviço infinito, a saber após o serviço de vendas começamos da confirmação da ordem, última para a vida ativa do equipamento.
