Aplicação

O pequeno, design compacto do equipamento de perfuração subterrâneo do núcleo da série de KD para espaços estreitos faz ideal para o uso em túneis estreitos ou nas galerias. Rápido e fácil estabelecer-se, a manipulação mecanizada da haste de equipamento de perfuração do núcleo da série de KD, o suporte de haste dobradiça-montado, e a unidade da rotação significam a perfuração flexível, eficiente.

Características

1. É separado na estrutura, pequena em tamanho, na luz no peso, em flexível no movimento e em conveniente na operação.
2. A bomba hidráulica é conduzida pelo motor elétrico à prova de explosões através do sistema operacional, a seguir a bomba hidráulica reforça o motor hidráulico para fazer furar a cabeça para girar, e ao mesmo tempo, o movimento da cabeça da broca é realizado pelo mecanismo da velocidade dobro do cilindro & da corrente do óleo.
3. o mandril hidráulico pode satisfazer a função dos grilhões e da proteção do sem energia.
4. A função deslizante e de alargamento & de retraimanto do mastro faz lhe conveniente para a parte inferior do mastro aos toques a terra ou a plataforma, assim o equipamento de broca será mais estável.
5. O braço e o mastro de balanço podem fazer bordejar o movimento, que satisfazem o pedido da perfuração do multi-ângulo.
6. A escala da velocidade de gerencio do eixo é larga e o torque é grande.

Todo o equipamento de perfuração subterrâneo hidráulico do núcleo é composto do motopropulsor, do corpo de máquina, do painel de controle, da unidade da rotação, do suporte de haste e da bomba de lama.

Especificação

Motopropulsor

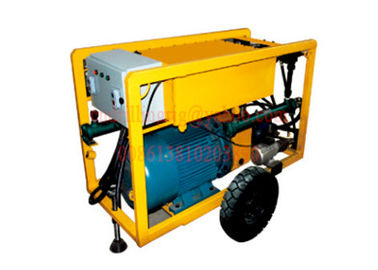

O motopropulsor é montado em um quadro rodado, é fácil de mover-se, e pode deixar uma distância com o corpo principal quando está trabalhando. O motopropulsor tem um motor elétrico do poder superior, caixa de engrenagens, bomba hidráulica dobro (mergulho principal a cabeça giratória, e bomba hidráulica secundária para conduzir o cilindro de alimentação), tanque da bomba hidráulica de óleo hidráulico, filtro, bomba do punho, caixa de controle elétrica e assim por diante.

Corpo principal

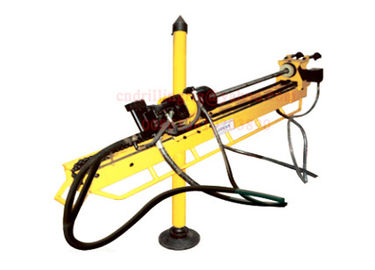

O corpo principal é consistir para alimentar o quadro, cabeça da rotação, suporte de haste, coluna, cylinder.facilitate a saaembly e para desmontá-lo. Diploma de furos de perfuração 0-360 da lata no túnel pela coluna.

Painel de controle

O painel de controle é simples com exceção do único impulso de facility.operator ou para puxar toda a haste de controle o funcionamento pode ser feito, pode automaticlly alimentando, força da alimentação e a velocidade é fácil de controlar. O suporte do mandril e de haste e para atuar a mesma hora que fazem o equipamento de furo pode carregar e descarregar a haste de broca a mesma hora, mostra do painel de instrumento a pressão de sistema, força da alimentação e pressão de água de nivelamento, para aumentar extremamente a eficiência de trabalho.

Cabeça giratória

O innerdiameter do eixo principal giratório é 58mm, muda as maxilas do mandril hidráulico permite a adaptação rápida às hastes diferentes do tamanho. Do eixo da velocidade a adaptação automaticamente pelo motor hidráulico. Pode alcançar a velocidade do lowrotational e o torque alto quando o 1:2.5 do uso transmite a relação.

Rod Holder

Grelhar a ação do suporte de haste é sincronizado com os apertos hidráulicos de chuck.it mecanicamente mas abre hidraulicamente. A vantagem principal com este projeto é que o suporte de haste nunca loase ele prenderá na perfuração corda-uniforme se a pressão de óleo deixar cair unexpetely; e garanta a segurança da perfuração.

Bomba de lama

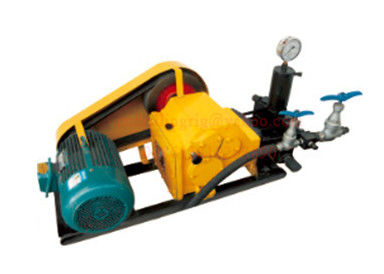

A bomba de lama, o equipamento de equipamento auxiliar para KD251 e de perfuração KD252, são usados para transportar o líquido de nivelamento ao furar furos rasos usando bocados de perfuração dos diamantes, do aço ou do carboneto. O líquido pode levar inclui a água etc. da agua potável, da emulsão e da pasta. A bomba de lama de BWJ-80A usada em KD251, KD252 é a função horizontal, única, cilindro três que reciproca a bomba do pistion. Pode obter a três o nível diferente do fluxo pelo dispositivo do speedchnage. Este tipo característica da bomba de lama na estrutura simples, de pouco peso, pequena em tamanho, fácil mantém e operação.
