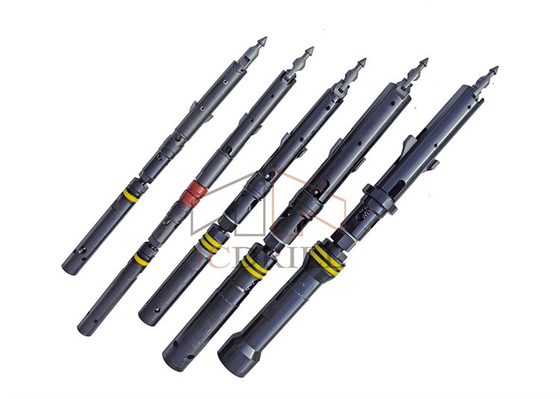

Tambor de núcleo de Api Standard Overshot Assembly Hq para a perfuração de superfície do cabo

Tambor de núcleo de Api Standard Overshot Assembly Hq para a perfuração de superfície do cabo
Api Standard Overshot Assembly Hq Core Barrel For Surface Wireline Drilling
Tambor de núcleo de Api Standard Overshot Assembly Hq para a perfuração de superfície do cabo Tambor de núcleo de Api Standard Overshot Assembly Hq para a perfuração de superfície do cabo Tambor de núcleo de Api Standard Overshot Assembly Hq para a perfuração de superfície do cabo Tambor de núcleo de Api Standard Overshot Assembly Hq para a perfuração de superfície do cabo Tambor de núcleo de Api Standard Overshot Assembly Hq para a perfuração de superfície do cabo

Imagem Grande :  Tambor de núcleo de Api Standard Overshot Assembly Hq para a perfuração de superfície do cabo

Detalhes do produto:
Lugar de origem: Hebei, China
Marca: JCDRILL
Certificação: ISO,CE
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1Set
Preço: Negotation
Tempo de entrega: 15 Para para ser negociado
Termos de pagamento: T/T, L/C, D/P, Western Union, MoneyGram
Habilidade da fonte: 2000 grupos/grupos pelo ano

Tambor de núcleo de Api Standard Overshot Assembly Hq para a perfuração de superfície do cabo

descrição
Número do modelo: cabeça do QG do tambor de núcleo Tipo: Tambor de núcleo dobro
Padrão: AQ BQ NQ HQ PQ Nome do produto: Conjunto de tambor do núcleo
Aplicação: Linha perfuração do fio de núcleo Cor: preto
Pacote: Pacote da caixa de madeira Série: Linha série do fio de DCDMA de Q
Peso: 13.70kg Diamters: Porque série do PC BC3 NC3 HC3 PC3 T do NC HC
Comprimento: 1.5m, 3m
Realçar:

tambor de núcleo padrão do QG do api

,

cabo de superfície que fura o tambor de núcleo do QG

,

conjunto de tambor ultrapassado do núcleo do QG

tambor de núcleo de mineração ultrapassado padrão do QG das ferramentas de perfuração do tubo dobro do conjunto do api para a perfuração de superfície do cabo


>> Introdução

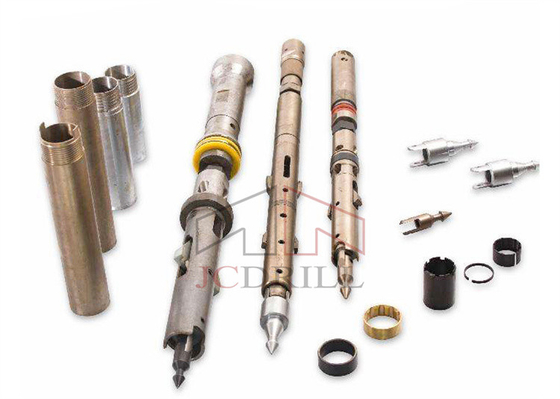

Um sistema de retirada do núcleo do cabo inclui o conjunto de tambor do núcleo e o conjunto ultrapassado. O conjunto de tambor do núcleo é composto do grupo da câmara de ar e do grupo exterior do tubo. Os tubos internos & exteriores têm um comprimento padrão de 1,5 medidores e de 3 medidores.

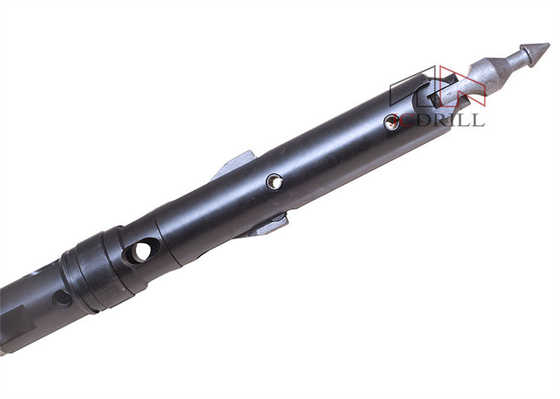

O conjunto principal fornece: mecanismos de travamento e de gerencio do spearpoint para permitir a inserção e a recuperação do conjunto de câmara de ar, de um conjunto de carregamento permitam que a câmara de ar permaneça estacionária e evite a perfuração do quando de dano da amostra, de indicações de funcionamento da pressão fluida e de válvulas de controle fluido.
Tambor de núcleo de Api Standard Overshot Assembly Hq para a perfuração de superfície do cabo 0


Todos os conjuntos principais incorporam um conjunto de válvula cortada que forneça um sinal da pressão fluida ao operador da broca quando os membros da válvula são comprimidos, indicando uma câmara de ar completa ou obstruída.

O conjunto de tambor do núcleo é composto do grupo da câmara de ar e do grupo do exterior-tubo. O grupo da câmara de ar é composto de: Conjunto principal, câmara de ar, caixa do elevador de núcleo, elevador de núcleo, anel da parada.
O grupo da câmara de ar recolhe a amostra de núcleo durante o processo de furo e é independente do grupo do exterior-tubo. O grupo do exterior-tubo é composto do restante dos componentes do tambor de núcleo:

Travando o acoplamento, acoplamento do adaptador, tubo exterior.
O grupo do exterior-tubo sempre permanece na parte inferior do furo e abriga o grupo da câmara de ar durante o processo de furo.


ID# Artigo Descrição Unidade Peso (quilogramas)
AQ
1-11 tambor de núcleo de 3m SZJ-AQ-3000 Ajuste 24,27
1-11 tambor de núcleo de 1.5m SZJ-AQ-1500 Ajuste 15,29
Bq
1-11 tambor de núcleo de 3m SZJ-BQ-3000 Ajuste 40,45
1-11 tambor de núcleo de 1.5m SZJ-BQ-1500 Ajuste 25,49
NQ
1-11 tambor de núcleo de 3m SZJ-NQ-3000 Ajuste 64,88
1-11 tambor de núcleo de 1.5m SZJ-NQ-1500 Ajuste 47,31
QG
1-11 tambor de núcleo de 3m SZJ-HQ-3000 Ajuste 98,30
1-11 tambor de núcleo de 1.5m SZJ-HQ-1500 Ajuste 67,53
PQ
1-11 tambor de núcleo de 3m SZJ-PQ-3000 Ajuste 142,50
1-11 tambor de núcleo de 1.5m SZJ-PQ-1500 Ajuste 100,29



Superfície dobro do tubo
Tamanho (broca de superfície da exploração) Sistema métrico (milímetros) Sistema imperial (dentro)
Diâmetro de furo Diâmetro de núcleo Diâmetro de furo Diâmetro de núcleo
Bq 60 36,4 2,36 1,43
NQ 75,7 47,6 2,98 1,88
QG 96,1 63,5 3,78 2,5
PQ 122,7 85 4,83 3,34
Superfície tripla do tubo
NQ3 75,7 45 2,98 1,78
HQ3 96,1 61,1 3,78 2,41
PQ3 122,7 83 4,83 3,27


>> Diagrama da estrutura do conjunto principal do QG

ID# Artigo Decription Unidade Peso (quilogramas)
1-29 Conjunto principal HQ-TKZC Ajuste 18,90
1 Ponta de lança HQ-TK-LMT PC 0,27
2 Mola do retém HQ-TK-DWTH PC 0,01
3 Pino do retém HQ-TK-DWX PC 0,02
4 Base do ponto da ponta de lança HQ-TK-MTZ PC 0,8
5 Trava que retrai o caso HQ-TK-HSG PC 2,9
6 Pino de mola TXX-11*35 PC 0,01
7 Pino de mola (2) TXX-12.7*70 Grupo 0,08
8 Parafuso LS-M8*25 PC 0,01
9 Arruela HQ-TK-DP PC 0,2
10 Mola de compressão HQ-TK-YSTH PCes 0,2
11 Corpo superior da trava HQ-TK-TKJ PC 2,2
12 Relação (2) HQ-TK-LJB Pares 0,12
13 Trava (2) HQ-TK-TKB Pares 0,66
14 Pino de mola TXX-12.7*50 PC 0,03
15 Ombro da aterrissagem HQ-TK-XGH PC 0,15
16 Válvula do selo HQ-TK-MFF PC 0,02
17 Abaixe o corpo da trava HQ-TK-XGJT PC 2,3
18 Contraporca de Stover HQ-TK-TJLM PC 0,25
19 Eixo HQ-TK-ZZ PC 2,7
20A Válvula cortada duramente HQ-TK-FP PC 0,05
20B Delicado da válvula cortada HQ-TK-FP-H PC 0,05
21 Ajustando a arruela (2) HQ-TK-JGD Grupo 0,28
22 Rolamento (2) ZC-569306 Grupo 0,35
23 Empurre o anel HQ-TK-ZCHT PC 0,25
24 Bucha do eixo HQ-TK-ZCZ PC 1,6
25 Rolamento ZC-51305 PC 0,17
26 Mola de compressão HQ-TK-ZZTH PC 0,3
27 Contraporca ZSLM-M24 PC 0,1
28 Conjunto do tampão da câmara de ar HQ-TK-NGJTZC PC 3,07
28A Tampão da câmara de ar HQ-TK-NGJT PC 2,8
28B Lubrifique caber ZYZ-M6*1 PC 0,01
28C Bola (2) GQ-22 Grupo 0,08
28D Corpo de válvula da verificação HQ-TK-FYG PC 0,18

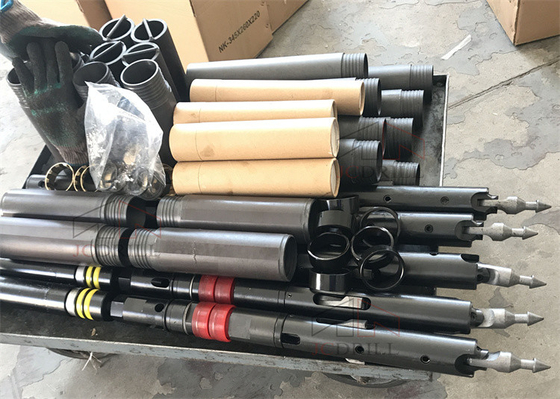

>> Pacote & expedição
Tambor de núcleo de Api Standard Overshot Assembly Hq para a perfuração de superfície do cabo 1

>> Sobre nós


JCDRILL fornecem a mineração de alta qualidade dos usuários & soluções de furo, nós centramo-nos sempre sobre a concepção estratégica da “sobrevivência pela qualidade, desenvolvimento pelo crédito”.



Nós specilized na pesquisa, no desenvolvimento e no produto do equipamento de perfuração de sopro da rocha, do equipamento de perfuração do poço de água, do equipamento de perfuração do núcleo do diamante, do equipamento de perfuração da âncora, e de acessórios relativos & de serviços da perfuração. forneça constantemente soluções de furo profissionais para todos os clientes nossa tecnologia avançada, equipamento excelente, meios de teste restritos e boa rede de serviço, que estabelecem nosso tipo “JCDRILL” uma boa imagem do mercado, agora, nós produtos esclarecemos 50% do mercado interno e fomos exportação a mais de 40 países, e nós concedemos ISO9001: 2000 em novembro de 2002.



Com tecnologia excelente e capacidades de serviço contínuas do mercado, nós temos um sistema de mercado sadio e sistema de serviço de apoio excelente, que nos ajudam a ganhar no país e no estrangeiro a confiança dos clientes, nós podemos fornecer usuários do equipamento de perfuração a solução profissional de alta qualidade do compressor de ar e o serviço pós-venda relativo igualmente.
