Detalhes do produto:
|
Número do modelo: | JRC500 | Aplicação: | Perfuração da circulação do reverso de RC |
---|---|---|---|
Profundidade da perfuração: | 500m | Diâmetro da perfuração: | 105-350mm |
haste de broca: | 3000mm | Dureza da rocha: | F=8-16 |
Velocidade de rotação: | 0-100rpm | Pressão de funcionamento: | 1.05-2.4Mpa |
Consumo do ar: | ³ /min de 11.3-21 M | Curso da alimentação: | 3.66m |
Torque giratório: | 8500-10000N.m | coletor de poeira: | Opcional molhado & seco |
Puxe a capacidade: | de 28 toneladas | Nome: | o ar de 105mm comprimiu o equipamento de perfuração hidráulico de DTH Rc |
Realçar: | Equipamento de perfuração de DTH RC,O ar comprimiu o equipamento de perfuração de Rc,equipamento de perfuração de 105mm Rc |

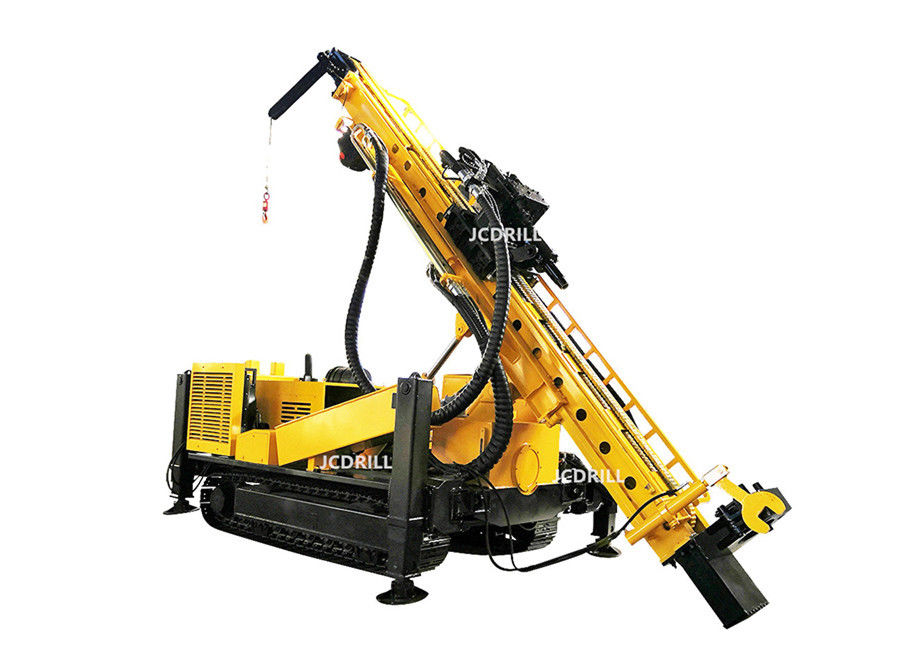

O ar do preço de fábrica de JCDRILL comprimiu o equipamento de perfuração hidráulico JRC500 de DTH China RC
O equipamento de perfuração reverso da circulação (equipamento de perfuração do rc) promove e aperfeiçoa a tabela de funcionamento, as peças de corrida, o sistema hidráulico, o feixe da propulsão, e a torreta, com o objetivo de maximizar a função do equipamento. As peças de passeio usam um motor do atuador, que estenda extremamente a vida do equipamento de perfuração pneumático do para baixo--furo. Em particular, a melhoria do console foi mudada da operação de duas pessoas original à operação de uma pessoa, que melhorou a eficiência do trabalho e reduziu o custo, considerando inteiramente a procura do mercado.
Specifiction
1 | Geologia furada | Todos os tipos | |
2 | Tipo de furo | DTH & RC | |
3 | Sistema e operação da broca | Hidráulico | |
4 | Diâmetro de furo | milímetro | Φ90-Φ400 |
5 | Profundidade do furo | m | 500 |
6 | Torque da rotação | KN | 85-100 |
7 | Velocidade de rotação | RPM | 0-80 primeira engrenagem |
0-160 ò Ger | |||
8 | Diâmetro da tubulação de broca | milímetro | 76/89/114 |
9 | Comprimento de tubulação da broca | milímetro | 4/4500 |
10 | Velocidade de alimentação máxima | M/min | 18 |
11 | Máximo Lifting Velocidade | M/min | 5-20 |
12 | Curso da alimentação | milímetro | 3400 |
13 | Força de levantamento do máximo | T | 28 |
14 | Força de levantamento do guincho principal (opcional) | T | 4 |
15 | Força de levantamento da grua | T | 1,5 |
16 | Altura de levantamento do guincho da ferramenta | m | 100 |
17 | Tipo do motor diesel | CUMMINS | |
18 | Poder de cavalo avaliado | Quilowatt | 180 |
19 | Sistema elétrico | Volt | 24 |
20 | Tipo do compressor | Parafuso/móvel giratórios | |
21 | Pressão exigida | Mpa | 1.05-4.5 |
22 | Consumo do ar | ³ /min de m | 16-60 |
23 | Peso líquido | T | 13 |
24 | Comprimento de envio | milímetro | 7550 |
25 | Largura de envio | milímetro | 2260 |
26 | Altura de envio | milímetro | 2700 |
27 | Afastamento à terra | milímetro | 300 |
28 | Volume de fluxo | milímetro | 20 |
Características
1: O sistema hidráulico montado de motor diesel, toda o sistema inclui o passeio, rotação, alimentação, levantando, pé, levantando, sistema da compensação, mudança da haste é hidráulico.
2: O funcionamento reverso do sistema da circulação junto com a tecnologia de DTH, provice do compressor de ar pressionou o ar para o impacto e a poeira recolhe.
3. Durante o trabalho, use o martelo reverso da circulação, tubo dobro, pressionou o ar para entrar entre dois tubo e poeira para fora da câmara de ar.
4. Igualmente está disponível à ferramenta de perfuração normal do uso positivo da circulação.
5. O sistema de trabalho composto do sistema da alimentação, guia (mastro), cabeça giratória, sistema da compensação, centralizador, cystem da troca da haste, enrolando e assim por diante.
6. Os machados pressão, velocidade de alimentação, velocidade giratória são ajustáveis.
7. O sistema de passeio é um sistema depasseio, convient para mover-se, que poderia instalar o pé quatro hidráulico, quando a carga no caminhão, ele não precisa de caminhar acima, ele pode carregar no caminhão diretamente.
8. Uso hidráulico do pé quatro para para manter o equilíbrio da perfuração durante o trabalho.
9. O enrolamento secundário poderia içando a ferramenta de perfuração de Max.1ton, ele igualmente podia ajudar à mudança da haste.
o guia 10.The (mastro) poderia trabalhando em 45°-90°, guia tem um sistema da extensão, que se asseguram de que o guia poderia se movendo para a superfície de furo, para keed o equilíbrio do guia.
11. Gradienter, etiqueta do ângulo e centralizador para assegurar a precisão da precisão do furo.
12. O sistema de ar tem um sistema de lubrificação especial a lubrificar o martelo para estender a vida útil.
