Detalhes do produto:
|
Número do modelo: | XY300 | Profundidade da perfuração: | 1100m (NQ) |
---|---|---|---|
Diâmetro da perfuração: | BQ-HQ | COMPRIMENTO DE TUBULAÇÃO DA BROCA: | 4.2m |
Uso: | Geologia e exploração mineral | METHOLD DE FURO: | Perfuração da lama |
Max Spindle Speed: | 30-1050r/min | Poder do motor: | 48kw@1500rpm |
BOMBA DE MUD: | BW250/BW160 | Ângulo da perfuração: | 90-75 |
Realçar: | equipamento da perfuração de núcleo do diamante,máquina de perfuração hidráulica do núcleo |

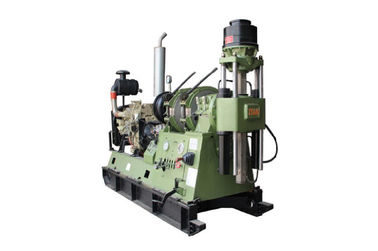

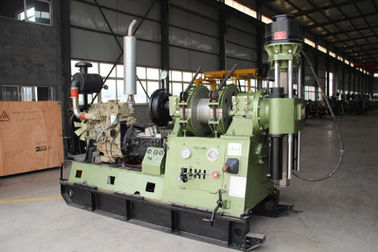

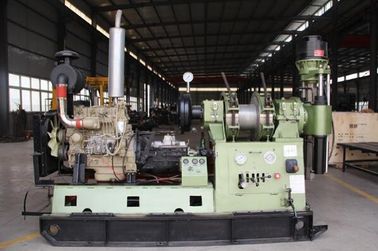

Geologia de Diamond Core Drill Rig For do elevado desempenho/perfuração de núcleo mineral XY-44A da exploração
Aplicação
Como um tipo equipamento do eixo de perfuração, o equipamento de broca do núcleo de XY-44A toma o bocado ou o tungstênio-carboneto de diamante - o bocado derrubado é alinhado com um freio de água. É alimentado com cilindros dobro que viajam muito mais por muito tempo. Seu óleo é fornecido em dois sentidos opostos pelo disco hidráulico da aranha com um fechamento hidráulico. É amplamente utilizado na exploração da geologia de engenharia, na hidrologia que furam bem e na engenharia básica da pilha (perfuração de núcleo, bem furo, perfuração da pilha).
Há uma observação digna da coisa. O equipamento de broca do núcleo adotou a nova tecnologia. A tecnologia pode ser usada em modelos numerosos, particularmente na tubulação de broca do grande diâmetro. Esta tecnologia é bastante eficaz melhorar a eficiência de furo.
Características
1. Há mais categoria da velocidade (8 categorias), uma escala de velocidade razoável e um torque alto quando de baixa velocidade. O torque máximo é até 3200 N•m (2358 lbf•ft). O equipamento de broca XY-44A do núcleo é adaptado na perfuração de núcleo com exploração tungalloy-carbid-derrubada e do diamante do óleo assim como de planejamento da geologia, hidrologia que furam bem e engenharia básica da pilha.
2. Com a grande identificação 93mm do eixo (3,66 polegadas), a broca é alimentada com os cilindros hidráulicos dobro com muito curso mais longo até 600mm (23,62 polegadas). Com adaptação tecnologico forte, o equipamento pode ser adaptado em muitos campo, especialmente na perfuração da haste de broca do grande diâmetro, (parte superior que retira o núcleo) extraindo o núcleo com linha do fio. Assim é mais eficaz em melhorar a eficiência de perfuração com o menos defeituoso no furo.
3. Com capacidade de furo poderosa para o equipamento de broca do núcleo, a profundidade de furo avaliado vem até, 000m (39,37 polegadas) com fio-linha haste de 71mm (2,80 polegadas) de broca da retirada do núcleo.
4. a luz no peso, e desmonta in fine a capacidade, o equipamento pode ser desmontada em dez porções facilmente; o instrumento o mais grande está em 300 quilogramas (661,5 libras). A broca inteira é em 2150 o quilograma (4741 libras), ele pode ser movida facilmente especialmente na área de montanha.
5. apertado com mola de Belleville e afrouxado com cilindro hidráulico, o mandril hidráulico é adotado com centrar-se do auto das três-maxilas. É dentro força de aperto forte e constante.
6. Este equipamento de broca do núcleo é equipado com um freio de água para a perfuração constante e lisa do furo profundo.
7. óleo de fornecimento com uma bomba de engrenagem simples, é fácil para a instalação e a operação; abaixe no consumo de energia e na baixa temperatura de óleo do sistema hidráulico; o equipamento de broca do núcleo está certamente na perfuração constante. A bomba de óleo manual pode ser posta no uso içar as ferramentas de furo no furo em cima do motor do poder não se opera.
8. Com estrutura compacta e disposição razoável, com todos os componentes expostos, e com não sobrepostos, é conveniente para a manutenção.
9. Com baixo centro de gravidade e da distância do curso longa até 460mm (18,1 polegadas), o equipamento é seguro e estável na perfuração de alta velocidade.
10. É fácil conhecer as condições no furo com um medidor de vibração da formiga. Menos nos punhos de funcionamento, o equipamento pode ser operado digna de crédito e flexivelmente.
11. O equipamento de perfuração do núcleo pode trabalhar firmemente e firmemente na perfuração do furo profundo
12. Operando com engrenagens simples ou duplos, há um baixo consumo de energia e de uma baixa temperatura do óleo do sistema hidráulico.
13. Nos casos do poder avariado, a bomba de óleo de enrolamento da mão pode ser usada para içar as ferramentas de furo.
14. Quanto para a sua estrutura, este equipamento de broca do núcleo é compacto e razoável.
15. É fácil dominar a condição do furo com um instrumento antivibração da longa vida
1. Capacidade da broca
(1) perfuração de núcleo
Broca Rod Varieties | Broca Rod Type | Profundidade da broca | |
Plaina dentro e para fora | Ф43×6mm (polegada Ф1.69×0.24) | 1400 m (4592feet) | |
Broca Rod Made em China | Ф54×6 milímetro (polegada Ф2.13×0.24) | 1000 m (3280feet) | |
Ф67×6 milímetro (polegada Ф2.64×0.24) | 830 m (2722feet) | ||
Interno engrossado | Ф50×5.5 milímetro (polegada Ф1.97×0.22) | 1300 m (4264feet) | |
Ф60×6 milímetro (polegada Ф2.36×0.24) | 950 m (3116feet) | ||
Extraindo o núcleo com linha do fio | Ф55.5×4.73mm (Ф2.19×0.19inch) | 1400 m (4592feet) | |
Ф71×5 milímetro (polegada Ф2.80×0.20) | 1000 m (3280feet) | ||
Ф89×5 milímetro (polegada Ф3.50×0.20) | 800 m (2624feet) | ||
DCDMA (Diamond Core Drill O fabricante Association) fez a broca Rod |
Interno engrossado | BW | 1250 m (4100feet) |
Nanowatt | 1000 m (3280feet) | ||
HW | 660 m (2165feet) | ||
Extraindo o núcleo com linha do fio | Bq | 1400 m (4592feet) | |
NQ | 1100 m (3608feet) | ||
QG | 750 m (2460feet) |
(2) perfuração do poço da hidrogeologia
Broca Rod Type | Diâmetro do furo de perfuração. | Profundidade de furo |
60mm (2,36 polegadas) (exterior engrossado) | 200 milímetros (7,87 polegadas) | 800 m (2624 pés) |
73mm (2,87 polegadas) (exterior engrossado) | 350 milímetros (13,78 polegadas) | 500 m (1640 pés) |
89mm (3,5 polegadas) (exterior engrossado) | 500 milímetros (19,69 polegadas) | 300 m (984 pés) |
perfuração da pilha da fundação (de 3)
Diâmetro do furo de perfuração com a haste de broca engrossada exterior de 89 milímetros (3,50 polegadas).
Formação fraca: 1000 milímetros (39,37 polegadas)
Formação dura: 600 milímetros (23,62 polegadas)
Profundidade de furo: 100 m (328 pés)
2. anjo de furo: 0° ﹣ 360°
3. motor do poder
Eletromotor Y225S-4 37KW (49.62HP) 1480 r/min
Motor diesel Deutz F6L 912 82KW (110HP) 1500 r/min
4. rotador
Tipo: Alimentando com a pressão hidráulica dos cilindros dobro do óleo, girando mecanicamente.
Identificação do eixo: 93 milímetros (3,66 polegadas)
Velocidade do eixo:
Velocidade do inglês do poder. (r/min) | 1480 (para a perfuração de núcleo) |
De baixa velocidade positivo (r/min) | 83, 152, 217, 316 |
Alta velocidade positiva (r/min) | 254, 468, 667, 970 |
Velocidade negativa (r/min) | 67, 206 |
Máximo Torque do eixo: 3,2 KN·m (2358 lbf·ft)
Curso do eixo: 600 milímetros (23,62 polegadas)
Força de levantamento do máximo do eixo: 120 KN (26976 lbf)
Máximo Empurrão do eixo: 90 KN (20232 lbf)
5. grua do equipamento de broca do núcleo
Engrenagem planetária do formulário
Diâmetro da corda de fio: 17,5 milímetros (0,69 polegadas) ou 18,5 milímetros (0,73 polegadas)
Capacidade do cilindro para a corda (170 kg/mm2 equivalentes a 241839 lb/inch2):
(corda de fio de aço de 17.5mm) 110m (360,8 pés)
(corda de fio de aço de 18.5mm) 90m (295,2 pés)
Força de Max.Lifting (única corda): 45 KN (10116 lbf)
Velocidade de levantamento da corda de fio
Velocidade inglesa 1000r/min 0,47 do poder, 0,86, 1,22, 1,78 4,00, 5,84 feet/s de m/s (1,54, 2,82,)
Velocidade inglesa 1500r/min 0,70 do poder; 1,29; 1,84; 2,68 5,90, 8,79 feet/s de m/s (2,30, 4,23,)
Velocidade inglesa feet/s de m/s de 1700r/min 0,805, 1,485 do poder, 2,12, 3,08 (2,64, 4,87, 6,95, 10,10)
6. embreagem
Formulário: Única embreagem de fricção seca da microplaqueta
7. caixa de engrenagens
Formulário: deslizando a caixa de engrenagens (4 velocidades são positivas e 1 é negativo).
8. bomba de óleo
Formulário: Única bomba de engrenagem
Deslocamento: 32+12 L/MIN (8.5+3.2 galões dos E.U./minuto)
Pressão de funcionamento: 0-8 MPa (0-1160 libras por polegada quadrada)
Máximo Pressão: MPa 12 (1740 libras por polegada quadrada)
9. freio de água do equipamento de broca do núcleo
Velocidade de trabalho (r/min): 700-800
Velocidade compensational da única corda: 3-8 m/s (9.84-26.2 feet/s)
Carga compensational da única corda: 45 KN (10116 lbf)
10. quadro da broca
Formulário que desliza o tipo dos patins (com deslizamento da base)
Curso inverso da broca: 460 milímetros (18,11 polegadas)
11. dimensões (L×W×H): 3030×1100×1890 milímetro (polegada 119.3×43.3×74.4)
12. Peso da broca (sem motopropulsor): aproximadamente 2150 quilogramas (4741 libras)
13. Máximo Peso do instrumento que pode satisfazer-se: 300 quilogramas (662 libras)
Serviço
No nosso após o sistema de serviço de vendas, nós estabelecemos o sistema de controlo perfeito restritamente de acordo com a série ISO-9000, neste sistema, data da tecnologia e o problema para resolver a solução e as medidas preventivas serão fornecidos em manter o projeto, todas as peças sobresselentes serão usados em produtos novos do OEM com instruções de instalação, lista de embalagem, instrução do fabricante, qualificação e certificado de garantia.
Nós para fornecer “um equipamento & um caso, serviço infinito, a saber após o serviço de vendas começamos da confirmação da ordem, última para a vida ativa do equipamento.
