Detalhes do produto:
|
Número do modelo: | AK50 | Dureza da rocha da broca: | F=6-20 |
---|---|---|---|
Tipo: | Equipamento de perfuração giratória | Uso: | Perfuração da âncora, construção |
Profundidade da perfuração: | 40-60m | Diâmetro da perfuração: | 100 ~ 168mm |
Consumo do ar: | 16-40m3/min | Comprimento de tubulação da perfuração: | 1500mm |
Escala do ângulo de furo: | 0-360° | Velocidade giratória: | 30-60 R/min |
Torque giratório: | 1500N.M | Tensão: | 12V |
Poder: | 12kw | Peso: | 120kgs |
Realçar: | equipamento de broca montado esteira rolante,equipamento da perfuração da construção |

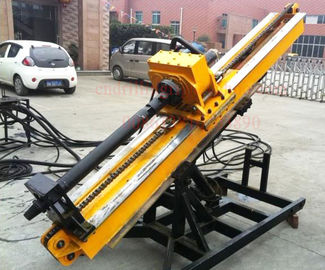

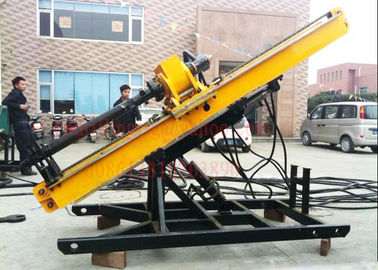

Equipamentos de perfuração de AK50 Front Mounted Adjustable Top Drive, máquina de perfuração hidráulica da âncora resistente da pretensão
Movimentação engine&electric diesel do motor disponível
Aplicação
O equipamento de perfuração da construção AK50 é uma máquina superior operada hidráulica completa da broca da cabeça do poder da movimentação. É aplicado furar furos resistentes da âncora da pretensão na inclinação lateral da central elétrica de água, da estrada de ferro ou dos projetos da estrada, furar furos da drenagem e reboco de furos da pilha no telhado do túnel (galeria). Igualmente usou-se para impedir ou para resolver a calamidade geológico, tal como o colapso etc. do corrimento e da rocha além, é usado igualmente para furar o jato de alta pressão que reboca furos.
Características
1. Tem a grande capacidade de furo, a vasta gama de aplicação, velocidade de furo rápida e eficiência de furo alta, assim como capacidade poderosa de eliminar o acidente.
2. o mecanismo da extensão no eixo da saída da cabeça superior do poder da movimentação pode proteger ferramentas de perfuração eficazmente. Pode aumentar os furos do ângulo de elevação da escala e da broca do ângulo de inclinação do furo, ao ajustar a placa superior superior da cabeça e do furo do poder da movimentação para o sentido oposto.
3. Um grupo de colunas ajustáveis dianteiro-montadas no quadro da broca é usado ajustando a altura da parte frontal do mastro, que faz conveniente alinhar com o local do furo.
4. a estrutura do equipamento é projeto separado do grupo, ele oferece o bom disassembility, montagem rápida e conveniente e transporte, melhor ambiente de trabalho e uma mais baixos força do trabalho assim como controlo a distância e operação.
5. o mastro pode ser fixado na encenação imediatamente sem quadro da broca com peças auxiliares (eixo e curvaturas horizontais), que torna possível para extremamente reduzir o peso do equipamento e rapidamente se mover.
6. O motor hidráulico, bomba é produtos mundialmente famosos do tipo, o outro conjunto principal é selecionado preferencialmente em casa fez produtos reputados com de alta qualidade. Todo o estes se asseguram de que o equipamento tenha o desempenho de corrida estável, a qualidade de produto segura e a vida útil longa. Tem a boa permutabilidade devido ao nível superior de normalização e ao seriesization das peças vestindo.
7. movimentação e operação inteiramente hidráulica, deslocamento stepless, operação simples, maintanance conveniente e poucas peças vestindo.
8. O equipamento é apropriado para vários métodos de furo tais como a perfuração do bocado do carboneto, a perfuração do eixo helicoidal, do martelo de DTH perfuração, perfuração da embalagem da continuação, etc.
Especificação
Profundidade de furo | 60 ~ 40 m |
Diâmetro de furo | ¢ 100 ~ 168 milímetros |
especificações da broca | × do ¢ 73 1500 milímetros de × do ¢ 89 1500 milímetros |
Ângulo de inclinação de furo | 0 ~ ° 120 |
velocidade da saída da cabeça do poder (positivo e negativo) | 5 ~ 120 RPM |
Torque da saída avaliado da cabeça do poder | 2000 nanômetros |
Curso da cabeça do poder | 1800 milímetros |
curso do deslizamento do mastro | 500 milímetros |
força máxima da tração da cabeça do poder | kN 30 |
A força de alimentação a mais grande da cabeça do poder | kN 15 |
pressão avaliado do sistema hidráulico | Mpa 20 |
Tipo poder do motor de Y180M-4 | 18,5 quilowatts |
Tamanho do leigo do anfitrião | × 1000 de 3000 × 1500 milímetros |
Peso do equipamento | 1000 quilogramas |
peso máximo da parte (com exclusão do motor) | 200 quilogramas |
Serviço
No nosso após o sistema de serviço de vendas, nós estabelecemos o sistema de controlo perfeito restritamente de acordo com a série ISO-9000, neste sistema, data da tecnologia e o problema para resolver a solução e as medidas preventivas serão fornecidos em manter o projeto, todas as peças sobresselentes serão usados em produtos novos do OEM com instruções de instalação, lista de embalagem, instrução do fabricante, qualificação e certificado de garantia
